Sika® FloorJoint PB-30 PD
Sika® FloorJoint PB-30 PD er et prefabrikert fugeprofil-system basert på karbonfiber-forsterket, polymer-kompositt med høy mekanisk motstandsevne.
Fingermønsteret i fugeprofilet tillater forbedret lastfordeling, og bidrar til minimale vibrasjoner ved trafikkering av biler og gaffel-trucker.
Sika® Floor-Joint PD profilet har senkede flenser på begge sider som gir en plan overgang til tiltenkt
gulvbelegg-system.
- Slipbart fugeprofil som integreres helt plant i gulvoverflaten
- Termisk ekspansjonskoeffisient tilsvarende som for harpiksbaserte gulvbelegg
- Vanntett systemløsning er mulig
- Tilnærmet vibrasjonsfritt ved direkte trafikk-
eksponering av biler eller gaffel-trucker - Kort montasjetid / Trafikkerbar etter 24 timer
- Høy kjemisk resistens
- Enkel montasje og reparasjon
- Høy mekanisk motstandsevne
- Ikke korrosivt
- For fuge-bredder i underlag opptil 60 mm
(maks. positiv fuge-bevegelse = 40 mm)
Systemoppbygning
Bruk
Sika® FloorJoint PB-30 PD benyttes til nybygg ogrehabilitering av fuger i betong eller påstøper med normal/middels slitasje, f. eks. til P-hus dekker, garasje-gulver, ramper og lagergulver.
Fordeler
- Slipbart fugeprofil som integreres helt plant i gulvoverflaten
- Termisk ekspansjonskoeffisient tilsvarende som for harpiksbaserte gulvbelegg
- Vanntett systemløsning er mulig
- Tilnærmet vibrasjonsfritt ved direkte trafikk-
eksponering av biler eller gaffel-trucker - Kort montasjetid / Trafikkerbar etter 24 timer
- Høy kjemisk resistens
- Enkel montasje og reparasjon
- Høy mekanisk motstandsevne
- Ikke korrosivt
- For fuge-bredder i underlag opptil 60 mm
(maks. positiv fuge-bevegelse = 40 mm)
Emballasje
Se separate produktdatablader.
Systemdetaljer
GODKJENNELSER / STANDARDER
Brannklassifisert iht. DIN EN 13301-1. Testrapport nr.: KB-Hoch-140803.
Holdbarhet
Se separate produktdatablader.
Lagringsforhold
Se separate produktdatablader.

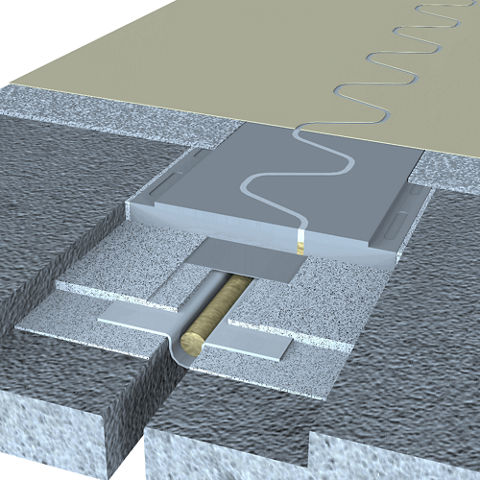

Systemstruktur
Sika® FloorJoint PB-30 PD
| 1. Fuktsikring | Sikadur®-30 eller Sikadur®-31 CF Normal + Sikadur® Combiflex® |
| 2. Bunnfyllingslist | Sika® Backing Rod, størrelse velges utfra aktuell fugebredde |
| 3. Lim | Sikadur®-30 Normal eller |
| 4. Fugeprofil | Sika® FloorJoint PD fuget med Sikaflex® Pro-3 |
| 5. Slite-belegg | Sikafloor®-156/161 + Sikafloor®-375, sandavstrødd til overskudd |
| 6. Toppforsegling | e.g. Sikafloor®-359 N |
Kjemisk base
PUR
Brannmotstand
| Bfl s1 (kompositt-material Sika® FloorJoint S profil) | (EN 13301-1) |
Fugeutførelse
| Fugebredde1 | Positiv fugebevegelse2 | Negativ |
| 0 mm | +40.0 mm 4 | -0 mm |
| 5 mm | +37.5 mm 4 | -5 mm |
| 10 mm | +35.0 mm 4 | -5 mm |
| 15 mm | +32.5 mm 4 | -5 mm |
| 20 mm | +30.0 mm 4 | -5 mm |
| 25 mm | +27.5 mm 4 | -5 mm |
| 30 mm | +25.0 mm 4 | -5 mm |
| 35 mm | +22.5 mm 4 | -5 mm |
| 40 mm | +20.0 mm 4 | -5 mm |
| 45 mm | +17.5 mm 4 | -5 mm |
| 50 mm | +15.0 mm 4 | -5 mm |
| 55 mm | +12.5 mm 4 | -5 mm |
| 60 mm | +10.0 mm | -5 mm |
-
Fugebredde i underlagsbetong under Sika® FloorJoint PD
-
Positiv fugebevegelse er maksimal bredde på fuge-åpningen under bevegelse, sammenlignet mot den opprinnelig bredde ved montasje av Sika® FloorJoint PD. Ikke overstig maksimal positiv fuge-bevegelse kapasitet, ettersom finger-mønsteret i Sika® FloorJoint PD profilet mister støtte fra underside og kan gå til brudd.
-
Negativ fugebevegelse er maksimal lukke-bredde på fuge-åpningen, sammenlignet mot opprinnelig bredde ved montasje av Sika® FloorJoint PD.
-
Fugemasse kan gå til brudd ved positive fugebegelse på ca. 10-15 mm, men dette påvirker ikke teknisk funksjonsevne til Sika® FloorJoint PB-30 PD.
Hensikten med fugemassen er å redusere ansamlinger av skitt i fugen, ikke for å sikre vanntetthet. Monter Sikadur® Combiflex® SG System under fugeprofilet Sika® FloorJoint PD dersom en vanntett fugeoppbygning er påkrevet.
Bruksmetode
Lufttemperatur
Ideell montasje-temperatur er ca. +15 °C min. / +25 °C maks.
Se separate produktdatablader for individuelle produkter for spesifikk informasjon.
Relativ luftfuktighet
80 % R.f. maks.
Duggpunkt
Vær oppmerksom på kondens!
Temperaturen på overflaten og det uherdede gulvet skal være minst 3 °C over duggpunktet for å redusere risikoen for kondensering og defekter i
beleggets finish
Overflatetemperatur
Ideell montasje-temperatur er ca. +15 °C min. / +25 °C maks.
Se separate produktdatablader for individuelle produkter for spesfikk informasjon.
Fuktinnhold i underlaget
< 4% (vekt) fuktinnhold.
Testmetode: Sika®-Tramex måleinstrument, CM - måling eller veie/tørke metoden.
Ingen oppadstigende fuktighet i henhold til ASTM (Polyetylen-folie).
Ventetid / Topplag
Før påføring av Sikadur®-30/-31 Normal + Sika®-FloorJoint S over Sikadur®-30/-31 Normal + Sika®-FloorJoint S tillat ventetider:
| Underlagstemperatur | Minimum | Maksimum |
| +10 °C | 24 timer | 14 døgn |
| +20 °C | 12 timer | 10 døgn |
| +30 °C | 8 timer | 7 døgn |
Før sliping og påføring av Sikafloor®-375 over Sikadur®-30/-31 Normal + Sika®-FloorJoint S tillat ventetider:
| Underlagstemperatur | Minimum | Maksimum |
| +10 °C | 24 timer | 14 døgn |
| +20 °C | 12 timer | 10 døgn |
| +30 °C | 8 timer | 7 døgn |
Før sliping og påføring av Sikafloor®-359 N over Sikafloor®-375 tillat ventetider:
| Underlagstemperatur | Minimum | Maksimum |
| +10 °C | 24 timer | 48 timer |
| +20 °C | 15 timer | 24 timer |
| +30 °C | 8 timer | 16 timer |
Ventetider er omtrentlige og påvirkes av stedlige forhold, i særlig grad variasjoner i temperatur og relativ fuktighet.
Påført Produkt Klar til Bruk
| Temperatur | Gangtrafikk | Lett belastning | Full utherding |
| +10 °C | 24 timer | 72 timer | 7 døgn |
| +20 °C | 12 timer | 30 timer | 5 døgn |
| +30 °C | 5 timer | 24 timer | 4 døgn |
NB: Ventetider er omtrentlige og påvirkes av stedlige forhold.
Forbruk
Sika® FloorJoint PB-30 PD System:
| Komponent | Produkt | Forbruk |
| Vanntetting | Sikadur®-30 Normal eller Sikadur®-31 Normal + Sikadur® Combiflex® SG-10 P | Lim: ~ 1.2 kg/løpemeter; Combiflex tettebånd: 1 m/løpemeter |
| Bunnfyllingslist | Sika (el. Casco)® Bunnfyllingslist (størrelse iht. fugebredde) | 1 m/løpemeter |
| Lim | Sikadur®-30 Normal eller Sikadur®-31 Normal | ~ 3–5 kg/løpemeter (avhengig av utfrest dybde) |
| Fugeprofil | Sika® FloorJoint PD fuget med Sikaflex® Pro 3 | 1 stk. til 1.2 løpemeter |
| Primer & gulvbelegg | Sikafloor®-156/161 | ~ 0.3–0.5 kg/m² |
| Toppforsegling | Sikafloor®-359 N | ~ 0.9 kg/m² |
* Alternativt kvartssand i fraksjon 0.4-0.8 mm kan benyttes som oppgitt for aktuell toppforseglings-tykkelse. Se separat produktdatablad
Oppgitte forbrukstall er teoretiske og hensyntar ikke evt. utilsiktet material-svinn eller forbruksøkninger grunnet underlagets beskaffenhet, overflate-variasjoner, porøsitet etc.
INSTALLASJON
Se egen metode-beskrivelse for Sika® FloorJoint PD.
