Sika® FloorJoint PB-30 PDRS

PREFABRIKERT POLYMER-KOMPOSITT FUGEPROFIL FOR P-HUS MED KONSENTRISK INTEGRERT GUMMI-PANEL

Sika® FloorJoint PB-30 PDRS er et prefabrikert, karbonfiberarmert polymer (CFRP) kompositt fugeprofil med høy mekanisk motstandsevne. Det konsentriske,
integrerte gummi-panelet avgir kun svake vibrasjoner ved bil-trafikk belastning.
Gummi-panelet kan skiftes ut. Sika® FloorJoint PB-30 PDRS takler vertikale og horisontale bevegelser i
betongplaten. Profilet er designet med senkede flenser langs begge sider som fylles ut ved utlegging av nytt gulvbelegg, og dermed sikrer en plan overgang i overflaten.

  • Egnet for fuger med vertikale og horisontale
    bevegelser
  • Kun svake vibrasjoner vil være merkbare ved
    bil-trafikk belastning.
  • Termisk ekspansjonskoeffisient tilsvarende som for harpiksbaserte gulvbelegg
  • Utskiftbart gummi-panel
  • Enkel montasje og reparasjon
  • Kort montasjetid /  Trafikkerbar etter 24 timer
  • Dobbel vanntettingsløsning med integrert
    Sikadur Combiflex SG System
  • Ikke korroderende
  • Maks fugeåpning-bredde: 50 mm  i underlaget
  • Horisontal fugebevegelse: 50 mm (-20/+30 mm)
  • Vertikal fugebevegelse: 30 mm (-15/+15 mm)
  • Slipbart fugeprofil for plan integrasjon i
    gulvoverflaten
  • Senkede flenser langs begge sider

Kontakt
Produktdatablad Vis alle dokumenter

Systemoppbygning

1

Adhesive and Waterproofing

Sikadur®-30

Tiksotropisk epoksy-lim/sparkel fortrinnsvis liming av forsterkning

Bruk

Gulvfugesystem som benyttes til nybygg og rehabilitering av fuger i betong eller påstøper med normal til middeltung slitasje, f.eks. for innendørs og utvendige parkeringshus, garasjer og ramper.

Fordeler

  • Egnet for fuger med vertikale og horisontale
    bevegelser
  • Kun svake vibrasjoner vil være merkbare ved
    bil-trafikk belastning.
  • Termisk ekspansjonskoeffisient tilsvarende som for harpiksbaserte gulvbelegg
  • Utskiftbart gummi-panel
  • Enkel montasje og reparasjon
  • Kort montasjetid /  Trafikkerbar etter 24 timer
  • Dobbel vanntettingsløsning med integrert
    Sikadur Combiflex SG System
  • Ikke korroderende
  • Maks fugeåpning-bredde: 50 mm  i underlaget
  • Horisontal fugebevegelse: 50 mm (-20/+30 mm)
  • Vertikal fugebevegelse: 30 mm (-15/+15 mm)
  • Slipbart fugeprofil for plan integrasjon i
    gulvoverflaten
  • Senkede flenser langs begge sider


Emballasje

Se separate produktdatablader.

Systemdetaljer

Systeminformasjon

Holdbarhet

Se separate produktdatablader.

Lagringsforhold

Se separate produktdatablader.

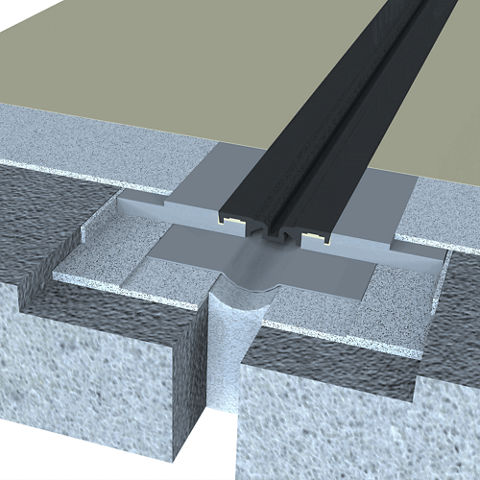

Systemstruktur

Sika® FloorJoint PB-30 PDRS

02_SikaFloorJoint_PDRS3D_1000_04

1. Lim

Sikadur®-30 eller Sikadur®-31 CF Normal

2. Vanntetting

Sikadur®-30 eller Sikadur®-31 CF Normal + Sikadur® Combiflex®
SG-20 M

3. Fugeprofil
m/ gummi-panel

Sika® FloorJoint PDRS, gummi-
panelet er gyst med  Sikabond® TF plus N (Sika® Activator 205 benyttes som primer for fugeprofilet, samt til
underside av gummi-panelet.)

4. SlitebeleggSikafloor®-156/161 + Sikafloor®-375, sandavstrødd til overskudd
5. Toppforseglingf.eks. Sikafloor®-359 N

Kjemisk base

PUR (polyuretan)
Teknisk informasjon

Fugeutførelse

Maksimum fugeåpning / bredde1:

50 mm

Positiv horisontal fugebevegelse2:

+30 mm

Negativ horisontal fugebevegelse3:

-20 mm

Positiv vertikal fugebevegelse4:+15 mm
Negativ vertikal fugebevegelse5:-15 mm


1Fugeåpnings-bredde i underlagsbetong under Sika® FloorJoint PDRS.

2Positiv horisontal fugebevegelse er maksimal horisontal åpnings-bredde, sammenlignet med opprinnelig bredde ved montasje av Sika® FloorJoint PDRS.

3Negativ horisontal fugebevegelse er maksimal horisontal lukke-bredde,  sammenlignet med opprinnelig bredde ved montasje av Sika® FloorJoint PDRS.

4Positiv vertikal fugebevegelse er maksimal vertikal hevning,  sammenlignet mot opprinnelig nivå ved montasje av Sika® FloorJoint PDRS.

5Negativ vertikal fugebevegelse er maksimal vertikal senkning,  sammenlignet mot opprinnelig nivå ved montasje av Sika® FloorJoint PDRS.

Merk!:   Dersom vanntett fugeløsning skal benyttes, monter først Sikadur® Combiflex® SG System under Sika® FloorJoint PDRS.



Bruksmetode

Bruksmetode informasjon

Lufttemperatur

+10 °C min. / +30 °C maks

Se separate produktdatablader for individuelle produkter for spesifikk
informasjon.

Relativ luftfuktighet

80 % RF maks.

Duggpunkt

Vær oppmerksom på kondens!
Temperaturen på overflaten og det uherdede gulvet skal være minst 3 °C over duggpunktet for å redusere risikoen for kondensering og defekter i
beleggets finish

Overflatetemperatur

Ideell montasje-temperatur er ca.  +15 °C min. / +25 °C maks.

Se separate produktdatablader for individuelle produkter for spesfikk
informasjon.

Fuktinnhold i underlaget

< 4% (vekt) fuktinnhold.

Testmetode: Sika®-Tramex måleinstrument, CM - måling eller veie/tørke metoden.
Ingen oppadstigende fuktighet i henhold til ASTM (Polyetylen-folie).

Ventetid / Topplag

Tillat følgende ventetider før sliping og påføring av belegg: Sikafloor®-375 over Sikadur®-30/-31 CF Normal + Sika®-FloorJoint PDRS

Underlagstemperatur

Minimum

Maksimum

+10 °C

24 timer

14 døgn

+20 °C

12 timer

10 døgn

+30 °C

8 timer

7 døgn

Før sliping og påføring av Sikafloor®-359 N over Sikafloor®-375 tillat ventetid:

Underlagstemperatur

Minimum

Maksimum

+10 °C

24 timer

48 timer

+20 °C

15 timer

24 timer

+30 °C

8 timer

16 timer

Ventetider er omtrentlige og påvirkes av stedlige forhold, i særlig grad variasjoner i temperatur og relativ fuktighet.




Påført Produkt Klar til Bruk

Temperatur

Gangtrafikk

Lett belastning

Full utherding

+10 °C

24 timer

72 timer

7 døgn

+20 °C

12 timer

30 timer

5 døgn

+30 °C

5 timer

24 timer

4 døgn

NB: Ventetider er omtrentlige og påvirkes av stedlige forhold.
Bruksmetode forbruk

Forbruk

Arbeidstrinn

Produkt

Forbruk

Lim

Sikadur®-30 eller
Sikadur®-31 CF Normal

~ 3–5 kg/løpemeter (avhengig av fresedybde)

Vanntetting

Sikadur®-30 eller
Sikadur®-31 CF Normal +
Sikadur® Combiflex®
SG-20 M

Lim: ~ 1.2 kg/løpemeter;

Combiflex tettebånd:
1 m/løpemeter

Fugeprofil

Sika® FloorJoint PDRS + gummi-panel gyst med Sikabond® TF plus N

1 profil  = 2 stk  polymer profil-deler +
gummi-panel: 1.2 m.

~ 70 g/løpemeter

AktivatorSika® Activator 205 benyttes som primer for fugeprofil og underside av gummi-panelet.~ 5 g/løpemeter
Primer og slite-beleggSikafloor®-156/161
Sikafloor®-375,
sandavstrødd til overskudd med kvartssand 0.7–1.2 mm*		~ 0.3–0.5 kg/m²
~ 1.5–1.8 kg/m²
~ 4.0–6.0 kg/m²
ToppforseglingSikafloor®-359 N~ 0.9 kg/m²

* Alternativ benytt kvartssand 0.4–0.8 mm fraksjon i respektiv mengde.  Se separat produktdatablad.
Oppgitte forbrukstall er teoretiske og hensyntar ikke evt. utilsiktet
material-svinn eller forbruksøkninger grunnet underlagets beskaffenhet, overflate-variasjoner, porøsitet etc.


Bruksmetode trinn-for-trinn

INSTALLASJON

Se egen metode-beskrivelse for Sika® FloorJoint PDRS.
