Sika® CarboShear L

Sika® CarboShear L

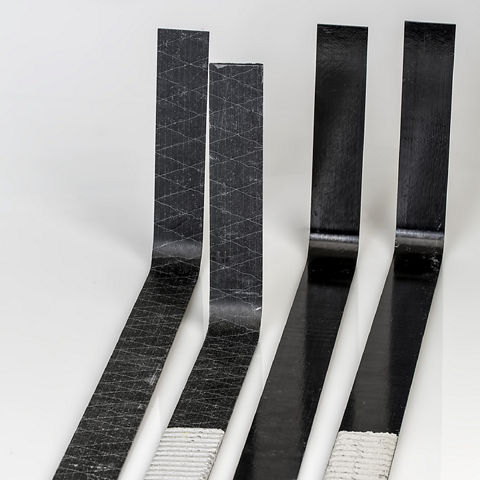

L-formede vinkelprofiler av karbonfiber for konstruktiv skjærforsterkning.
Del av Sika® CarboDur®-systemet.

Sika® CarboShear L vinkelprofiler basert på  korrosjonsfri karbonfiberkompositt er designet for å forsterke skjærkapasitet i betongkonstruksjoner, og for å forankre avslutninger på Sika® CarboDur®-laminater.
De er en del av Sika® CarboDur® CFRP-forsterkningssystemet. Sika® CarboShear L vinkelprofiler limes på som ekstern forsterkning ved bruk av Sikadur®-30 eller
Sikadur®-30 LP epoksybasert lim.

  • Testet forankringssystem.
  • Ikke-korroderende
  • Svært høy styrke og bestandighet
  • Forbedring av skjær- og rissmotstand
  • Godt definert forankring
  • Lav vekt
  • Lav total tykkelse, kan overmales
  • Enkel transport / lett-gods
  • Enkel installasjon – ingen tung håndtering, eller tungt montasjeutstyr er nødvendig
  • Enestående motstand mot materialtretthet
  • Minimal forbehandling / tilpasning av vinkelprofiler er nødvendig
  • Minimal estetisk påvirkning
Kontakt
Produktdatablad Vis alle dokumenter
VarenavnStørrelseEnhetVarenrNobbnrEAN
Sika CarboShear LB:20 mm T:4 mm L:50 cm stk830314-7612655093479
Sika CarboShear LB:50 mm T:4 mm L:100 cm stk830316-7612655093493
Sika CarboShear LB:80 mm T:4 mm L:150 cm stk830317-7612655095008

Bruk

Sika® CarboShear L-vinkelprofiler brukes som eksternt, limt skjærforsterkningssystem på betong med følgene bruksformål:
  • Økning av skjærlast-kapasitet til bjelker.
  • Spennings-reduksjon i stålarmeringen.
  • Ved bruksendring av bygninger.
  • Forringelse av opprinnelige konstruksjonsmaterialer.
  • Armeringskorrosjon
  • Forbedret motstand mot materialtretthet.
  • Erstatning av manglende stålarmering.
  • Passiv seismisk etterforsterkning for å hindre sprø-brudd / skjærbruddmekanisme.
  • I situasjoner med utilstrekkelig eller mangelfull armering.

Viktig merknad:
  • En konstruktør  RIB (rådgivende ingeniør - bygg) skal konsulteres for utførelse av alle dimensjoneringer/beregninger tilknyttet konstruktiv forsterkning av denne type.
  • Produktet kan kun monteres av erfarne entreprenører.


Fordeler

  • Testet forankringssystem.
  • Ikke-korroderende
  • Svært høy styrke og bestandighet
  • Forbedring av skjær- og rissmotstand
  • Godt definert forankring
  • Lav vekt
  • Lav total tykkelse, kan overmales
  • Enkel transport / lett-gods
  • Enkel installasjon – ingen tung håndtering, eller tungt montasjeutstyr er nødvendig
  • Enestående motstand mot materialtretthet
  • Minimal forbehandling / tilpasning av vinkelprofiler er nødvendig
  • Minimal estetisk påvirkning

Emballasje

Kartong á 20 stk. profiler, eller solgt enkeltvis.

Farge

Karbonfiberforsterket polymer med epoksy-matrise, svart.

Produktdetaljer

Holdbarhet / Sertifiseringer / Godkjennelser / Standarder

GODKJENNELSER / STANDARDER

  • Tsjekkia: Teknisk godkjenning, ITC, Nr. STO-AO-1012/2020/a
  • Teknisk avtale, CTPC, Nr. 016-01/488-2022
  • Slovakia: Teknisk vurdering, TSUS, Nr. SK04-ZSV-2669
  • Nasjonale tekniske bedømmelser: Sika CarboDur® kit, ITB, Godkjennelse Nr. ITB-KOT-2018/0414 v.2
  • Teknisk godkjenning Sika CarboDur, Nr. IBDiM-KOT-2019-0361 v.2
  • EMPA Testrapporter: - EMPA Testrapport 169’219 E/1: Testing av CFRP-skjærbånd på armert betong T-bjelker T1 og T2, Det føderale laboratorie for materialtesting og forskning i Sveits, EMPA, 1998
  • EMPA Testrapport 169’219 E/2: Testing av CFRP-skjærbånd. Bøyningsbjelke T3, Det føderale laboratorie for materialtesting og forskning i Sveits, EMPA, 1998
  • EMPA Testrapport 116/7: Skjærforsterkning med prefabrikkerte CFRP L-formede profiler, Testbjelker S1 til S6,  Det føderale laboratorie for materialtesting og forskning i Sveits, EMPA, 2002


Produktinformasjon

Holdbarhet

4 år fra produksjonsdato

Lagringsforhold

Lagring: Oppbevar i original, uåpnet, forseglet og uskadd emballasje under tørre forhold ved maksimale temperaturer på +50 °C. Beskytt mot direkte sollys.

Transport: Kun i original emballasje, eller på annen måte tilstrekkelig beskyttet mot mekanisk skade.

Tetthet

1.55 g/cm3

Dimensjon

Sika® CarboShear L er et CFRP L-formet laminatbånd med 90° vinkel

Type

Vinkelben-lengde,
kortside

Vinkelben-lengde,
langside

Bredde

Nominell tykkelse

4/20/50

200 mm

500 mm

40 mm

2 mm

4/50/100*

500 mm

1000 mm

40 mm

2 mm

4/80/150*

800 mm

1500 mm

40 mm

2 mm

Versjon Sika® CarboShear L 4/20/50 er lagerført av Sika Norge AS. Versjoner merket: * er bestillingsvare.

Vinkelben lengdene kan kuttes til ønsket størrelse (med baufilsag, eller med platesaks eller vinkelsliper med diamantblad). Indre radius av bøyesonen er 25 mm for alle størrelser

Fiber volum innhold

> 55 %
Systeminformasjon

Systemstruktur

Systemets oppbygning og konfigurasjon som beskrevet må følges fullt ut og kan ikke endres.


Kunstharpiks-lim

Sikadur®-30 eller Sikadur®-30 LP

Vinkelprofiler av karbonfiber

Sika® CarboShear L


For detaljert informasjon om Sikadur®- 30 eller Sikadur®-30 LP, sammen med bruksinformasjon for kunstharpiks og laminater, vennligst se de individuelle produktdatabladene samt egen metodebeskrivelse:
" Sika® CarboShear Externally Bonded Shear Reinforcement”
Ref: 850 41 06.




Teknisk informasjon

Laminert strekkfasthet

Middelverdi*

1850 N/mm²

5 % karakteristisk*

1700 N/mm²

*Verdier i lengderetningen av fibrene, med en nominell tykkelse på 2 mm

Laminert strekkelastisitetsmodul

Middelverdi*

95 000 N/mm²

*Verdier i lengderetningen av fibrene, med en nominell tykkelse på 2 mm

Laminert strekkforlengelse

Middelverdi*

1.60 %

*Verdier i lengderetningen av fibrene, med en nominell tykkelse på 2 mm

Glassomvandlingstemperatur

> +100 °C

(EN 61006)

Bruksmetode

Forbruk

Forbruk

Se egen metodebeskrivelse: "Sika® CarboShear Externally Bonded Shear Reinforcement” Ref: 850 41 06.
Bruksmetode trinn-for-trinn

UNDERLAGETS BESKAFFENHET

SIKA® CARBOSHEAR-PROFILER EKSTERNT LIMT TIL
BETONGOVERFLATEN

Anbefalt minimum avtrekksstyrke til betong etter overflatebehandling:


  • Middleverdi: 2,0 N/mm²
  • Minimum: 1,5 N/mm²


Den effektive avtrekksstyrken til betong etter overflatebehandling må verifiseres.

Betongen må generelt være eldre enn 28 døgn (avhengig av herdeforhold og type betong).

FORBEHANDLING AV UNDERLAGET

Rengjør og utfør forbehandling av betongen for å oppnå en overflate fri for slam og øvrig kontaminering, samt ha sikret en  åpen teksturert overflate.


Se egen metodebeskrivelse "Sika® CarboShear Externally Bonded Shear Reinforcement” Ref: 850 41 06.

INSTALLASJON

VIKTIG

Utførelse av opplært personell

Montasjen av dette produktet må kun utføres av en utførende som har mottatt oppæring eller er godkjent av Sika.  Utførende må også ha erfaring med denne typen montasje.


VIKTIG

Følg nøye installasjonsprosedyrer

Følg nøye installasjonsprosedyrer som definert i metodebeskrivelser, applikasjonsmanualer og arbeidsprosedyrer, som alltid må tilpasses de faktiske forholdene på stedet.


VIKTIG

Eksponering mot UV- stråling eller værpåvirkning

Produktet er ikke motstandsdyktig mot permanent UV-eksponering eller værpåvirkning.

  1. Kontakt Sika teknisk service for detaljert rådgivning.


Maksimal brukstemperatur

Merk: Maksimal tillatt kontinuerlig brukstemperatur er omtrent +50 °C. Se egen metodebeskrivelse "Sika® CarboShear Externally Bonded Shear Reinforcement” Ref: 850 41 06

Vennligst se elevante produktdatablader og metodebeskrivelse:

  • Produktdatablad for Sikadur®-30
  • Produktdatablad for Sikadur®-30 LP
