Sikaplan® WT 2200-22 HL2

Sikaplan® WT 2200-22 HL2

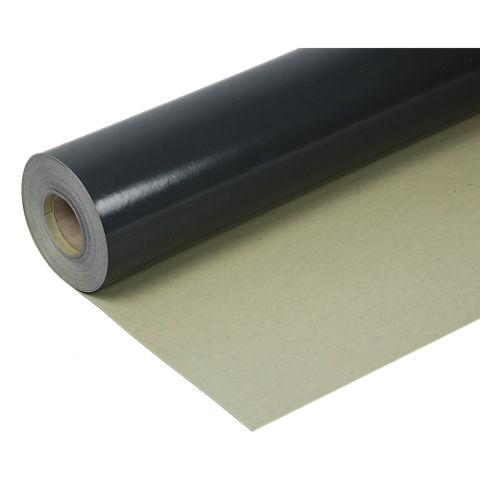

2.2 mm tykk vanntettende FPO sjiktmembran med tynt signallag til bruk i tunneler

Sikaplan® WT 2200-22 HL2 er en fleksibel, 2,2 mm tykk vanntettende sjiktmembran med et ≤ 0.2 mm tykt signallag. Membranen er basert på fleksibel polyolefin (FPO-PE).

  • Sertifisert etter öBV Retningslinjer for tunnel,
    tabell 4.6 og tabell 4.7
  • Dokumentert ytelse i mange tiår
  • Høy beskyttelse og bestandighet
  • God dimensjonsstabilitet
  • Høy bestandighet mot aldring
  • Fleksibel ved lave temperaturer
  • God bestandighet mot bitumen
  • God bestandighet mot mikrobiell nedbryting
  • God bestandighet mot rotgjennomtrengning
  • Egnet for kontakt med surt (bløtt) vann og alkaliske miljøer
  • Optimal fleksibilitet, strekk-kapasitet og fler-aksiell bruddforlengelse
  • Midlertidig UV-stabil under installering

Sikaplan® WT 2200-22 HL2
Kontakt
Produktdatablad Vis alle dokumenter
VarenavnFargeStørrelseEnhetVarenrNobbnrEAN
Sikaplan WT 2200-22 HL2Beige2 m x spesiallengdeRull110119601592447612894469868

Bruk

Produktet er designet for: Vanntetting av tunneler for å hindre vanninntrenging

Fordeler

  • Sertifisert etter öBV Retningslinjer for tunnel,
    tabell 4.6 og tabell 4.7
  • Dokumentert ytelse i mange tiår
  • Høy beskyttelse og bestandighet
  • God dimensjonsstabilitet
  • Høy bestandighet mot aldring
  • Fleksibel ved lave temperaturer
  • God bestandighet mot bitumen
  • God bestandighet mot mikrobiell nedbryting
  • God bestandighet mot rotgjennomtrengning
  • Egnet for kontakt med surt (bløtt) vann og alkaliske miljøer
  • Optimal fleksibilitet, strekk-kapasitet og fler-aksiell bruddforlengelse
  • Midlertidig UV-stabil under installering


Emballasje

Rull bredde

2 m

Rull lengde

spesifisert

Farge

Overside tekstur

glatt

Signallag farge

beige

Underside farge

svart

Produktdetaljer

Holdbarhet / Sertifiseringer / Godkjennelser / Standarder

GODKJENNELSER / STANDARDER

  • CE-merket og Ytelseserklæring (DoP) i henhold til EN 13491 - Geosyntetiske membraner - Krav til egenskaper ved bygging av tunneler og tilhørende
    undergrunns-konstruksjoner
  • Oppfyller kravene i samsvar med den Østerrikske Byggteknikkforenings (öBV) direktiv "Vanntetting av tunnel", tabell 4.6, utstedt i desember 2012.
  • Oppfyller kravene i samsvar med den Østerrikske Byggteknikkforenings (öBV) direktiv "Vanntetting av tunnel", tabell 4.7, utstedt i desember 2012.
  • Oppfyller kravene i Annex C.5 i SIA 272:2009.

Produktinformasjon

Kjemisk base

FPO/PE

Holdbarhet

5 år fra produksjonsdato

Lagringsforhold

Produktet må oppbevares tørt i uåpnet, original forpakning i temperaturer mellom +5 °C og +35 °C. Produktet må beskyttes mot direkte

vær-eksponering. Lagres horisontalt. Ikke stable rullene ovenpå hverandre, eller under paller med annet materiale, hverken under transport eller lagring. Se emballasje.

Effektiv tykkelse

2.20 mm (-0.11 mm / +0.22 mm) inkludert signallag

(EN 1849-2)

Signallag tykkelse

≤ 0.2 mm

Egenvekt

2.08 kg/m² (-0.10 kg/m² / +0.20 kg/m²)

(EN 1849-2)
Systeminformasjon

Systemstruktur

Tilbehør:

  • Sika® FlexoDrain
  • Sikaplan® Geotextiles
  • Sika® Drains
  • Sika® W Tundrains
  • Sikaplan® WP Drainage Angles
  • Sikaplan® WT Disc
  • Sika® Waterbars WT
  • Sikaplan® WT Tape
  • Sikaplan® WT Control Sockets
  • Sikaplan®-8 Separation
  • Sikaplan® WT Trumpet Flange
  • Sikaplan® WT Protection Sheets
Teknisk informasjon

Strekkfasthet

På langs (MD)1)

23 N/mm² ± 3 N/mm²

På tvers (CMD)2)

23 N/mm² ± 3 N/mm²

1) MD = maskinretning
2) CMD = på tvers av maskinretning

Forlengelse

Ved brudd, på langs (MD)1)> 700 %
Ved brudd, på tvers (CMD)2)> 700 %

1) MD = maskinretning
2) CMD = på tvers av maskinretning

Bristpunktstyrke

D = 1.0 m

≥ 50 %

Motstand mot statisk punktering

> 3.1 kN

(EN ISO 12236)

Slagmotstand

Metode A, 500 g fallvekt

Vanntett ved 750 mm fallhøyde

Langtids trykkstyrke

Vanntetthet, aldret 48 timer

Vanntett ved 7.0 N/mm²

Gjennomtrenglighet for vann

< 10-6 m3 ·m-2·d-1

(EN 14150)

Bretting i kulde

Ingen sprekker ved -20 °C

(EN 495-5)

Dimensjonsendring etter oppvarming

På langs (MD)1), aldret 6 timer ved +80 °C

< 2 %

På tvers (CMD)2), aldret 6 timer ved +80 °C

< 2 %

Blærer, aldret 6 timer ved +80 °C

Ingen blærer

1) MD = maskinretning
2) CMD = på tvers av maskinretning

Motstand mot oksydering

Endring i strekkfasthet, aldret 90 dager ved +85 °C

< 20 %

Endring i forlengelse, aldret 90 dager ved +85 °C

< 20 %

Egenskaper etter lagring i varmt vann

Endring i forlengelse, aldret 240 dager ved +60 °C

< 10 %

Endring i masse, aldret 240 dager ved +60 °C

< 4 %

Kjemisk bestandighet

Endring i strekkfasthet og forlengelse, 0.5 % svovelsyre, aldret 405 dager ved +50 °C

< 10 % (MD/CMD)

Endring i støtbelastning, 0.5 % svovelsyre, aldret 405 dager ved +50 °C

≤ 30 %

Endring i masse, 0.5 % svovelsyre, aldret 405 dager ved +50 °C

< 7 %

Endring i strekkfasthet, 5–6 % svovelsyre, aldret 120 dager ved +23 °C

< 20 %

Endring i støtbelastning, 5–6 % svovelsyre, aldret 120 dager ved +23 °C

≤ 30 %

Endring i masse, 5–6 % svovelsyre, aldret 120 dager ved +23 °C

< 4 %

Brettbarhet i lave temperaturer, 5–6 % svovelsyre, aldret 90 dager ved +23 °C

Ingen sprekker ved -20 °C

Endring i støtbelastning, mettet kalkvask, aldret 405 dager ved +50 °C

< 40 %

Endring i masse, mettet kalkvask, aldret 405 dager ved +50 °C

< 7 %

Endring i strekkfasthet og forlengelse, mettet kalkvask, aldret 405 dager ved +50 °C

< 10 % (MD/CMD)

Endring i strekkfasthet og forlengelse, 10 % svovelsyre, aldret 56 dager ved +50 °C

< 20 % (MD/CMD)

Biologisk motstandsdyktighet

Endring i strekkfasthet,

aldret 16 uker

< 10 % (MD/CMD)

Endring i forlengelse,

aldret 16 uker

< 10 % (MD/CMD)

Motstand mot miljøpåvirket opprissing

Stressbrudd ved

miljøbelastning

> 200 hours

UV eksponering

Ikke permantent UV-stabil

Værbestandig

Ikke motstandsdyktig mot permanent værbelastning

Rotbestandig

Bestått

(CEN/TS 14416)

Brannmotstand

Klasse E

(EN 13501-1)

Egenskaper etter varmluftsveising av overlapper

Skjærmotstand i sveiseskjøt

Brudd oppstår utenfor sveiseskjøt

Spaltestyrke i skjøt

> 6.0 N/mm

Brukstemperatur

Minimum

-10 °C

Maks

+40 °C

Brukstemperatur

+40 °C

Bruksmetode

Bruksmetode trinn-for-trinn

BRUKERVEILEDNING

VIKTIG

Følg installasjonsprosedyren

Følg installasjonsprosedyren som er definert i metodebeskrivelsen, brukerveiledningen og arbeidsinstruksjonen. Alltid tilpass til de faktiske forholdene på byggeplassen.



UNDERLAGETS BESKAFFENHET

For informasjon om underlagets beskaffenhet og eventuell forbehandling, se Sika® Metodebeskrivelse:

  • Sikaplan® WP membran (FPO) system for vanntetting av tunneler (Eng.)
