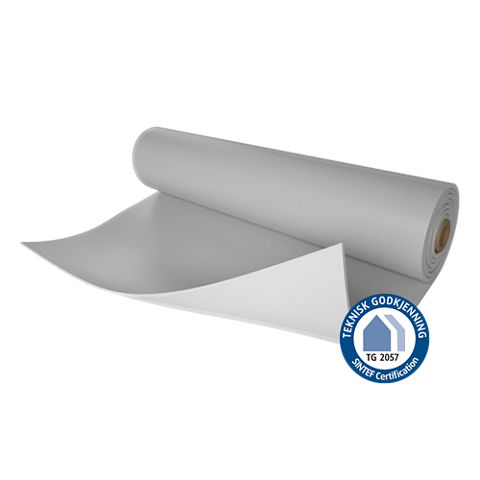

Sikaplan® VG-18

PVC-basert polymermembran (tykkelse 1,8 mm) for mekanisk festede
taksystemer

Sikaplan® VG-18 (tykkelse 1,8 mm) er et polyesterforsterket syntetisk takbelegg i flere sjikt, basert på
polyvinylklorid (PVC) med ekstra brannbeskyttelse og UV-stabilisator iht.  EN 13956.

Sikaplan® VG-18 er et takbelegg som kan sveises med varmluft, og er beregnet for direkte eksponering under alle globale klimatiske værforhold.

  • UV-bestandig
  • Høy motstand mot permanent vindlast-eksponering
  • Høy motstand mot punktering og hagl-eksponering
    Høy Vanndampdiffusjon-egenskap
  • Resistent mot vanlig forekommende
    miljøpåvirkninger
  • Sveises med varmluft
  • Kan resirkuleres

Sikaplan® VG-18
Kontakt
Produktdatablad Vis alle dokumenter
Varebeskrivelse Art. nr. Nobb-nr. Beskrivelse GTIN
Sikaplan VG-18 774097 60637555 Lys grå 1x20 m 7612895949000
Sikaplan VG-18 787459 60637556 Lys grå 1,54x20 m 7612655013736
Sikaplan VG-18 776745 60637557 Lys grå 2x20 m 7612895955322
Sikaplan VG-18 784813  60637558 Hvit 1x15 m 7612655006967
Sikaplan VG-18 817056 60637559 Hvit 1,54x20 m 7612655059178

Bruk

Takbelegg for:
  • Mekanisk festede taksystemer

Fordeler

  • UV-bestandig
  • Høy motstand mot permanent vindlast-eksponering
  • Høy motstand mot punktering og hagl-eksponering
    Høy Vanndampdiffusjon-egenskap
  • Resistent mot vanlig forekommende
    miljøpåvirkninger
  • Sveises med varmluft
  • Kan resirkuleres


Emballasje

Forpakningsenhet



Rullelengde

20,00 m

20,00 m

20,00 m

Rullebredde

1,00 m

1,54 m

2,00 m

Rullevekt

44,00 kg

67,76

88,00 kg

Farge

Overflate

matt

matt

Farger

Overside

Lys grå (~RAL 7047)

Hvit

UndersideMørk grå-

Produktdetaljer

Holdbarhet / Sertifiseringer / Godkjennelser / Standarder

MILJØ INFORMASJON

  • Samsvar med LEED v4 MRc 3 (Alternativ 2):
    Byggvareinformasjon og optimalisering -  Valg av råvarer.
  • Samsvar med LEED v2009 MRc 4 (Alternativ 2): Resirkulerte materialer.


GODKJENNELSER / STANDARDER

  • CE-merking og ytelseserklæring iht. EN 13956 - Kunststoffbasert banebelegg for vanntetting av tak (Polymeric sheets for roof waterproofing).
  • FM godkjenning: Samsvarssertifikat: Sikaplan® VG, Godkjennings-identifikasjons nr. 3X4A7.AM

Produktinformasjon

Produkt deklarasjon

EN 13956 - Kunststoffbasert banebelegg for vanntetting av tak
(Polymeric sheets for roof waterproofing).

Kjemisk base

Polyvinyl klorid (PVC)

Holdbarhet

5 år fra produksjonsdato i uåpnede, ubeskadigede originale forpakninger.

Lagringsforhold

Rullene må lagres tørt og temperaturer mellom +5 °C and +30 °C i original og ubeskadiget emballlasje.  Lagres horisontalt. Paller må ikke settes opp på hverandre under lagring og transport.  Se emballasje-tekst.

Synlige defekter

Bestått

(EN 1850-2)

Lengde

20 m (-0 / +5 %)

(EN 1848-2)

Bredde

1,00/ 1,54 / 2,00 m (-0,5 / +1 %)

(EN 1848-2)

Effektiv tykkelse

1,8 mm (-5 / +10 %)

(EN 1849-2)

Jevnhet (retthet)

≤ 30 mm

(EN 1848-2)

Flathet

≤ 10 mm

(EN 1848-2)

Egenvekt

2,2 kg/m² (-5 / +10 %)

(EN 1849-2)
Systeminformasjon

Systemstruktur

Følgende produkter må vurderes for mulig anvendelse avhengig av tak-konstruksjonen. Tilbehør i henhold til den lokale prislisten.

▪ Sikaplan® -15 S, uarmert belegg for utforming av detaljer
▪ Formstøpte hjørner, prefabrikerte hjørner og rørgjennomføringer
▪ Sika-Trocal® Metal Sheet Type S
▪ Sika-Trocal® Cleaner 2000
▪ Sika-Trocal® C 733 (kontaktlim)

Kompabilitet

Er ikke kompatibel i direkte kontakt med bitumen, tjære, fett, olje, løsemidler og andre plaststoffer f.eks. ekspandert polystyren (EPS),  ekstrudert polystyren (XPS), polyuretan (PUR), polyisocyanurat (PIR), fenol-skum (PF). Disse materialene kan påvirke produktegenskapene negativt.
Teknisk informasjon

Slagmotstand

hardt underlag

≥ 500 mm

mykt underlag

≥ 800 mm

Hagl motstandsdyktighet

stivt underlag

≥ 27 m/s

fleksibelt underlag

≥ 32 m/s

Strekkfasthet

på langs (md)1)

≥ 1100 N/50mm
på tvers (cmd)2)≥ 1000 N/50mm

1) md = maskinretning
2) cmd = på tvers av maskinretning

Forlengelse

på langs (md)1)

≥ 15 %

på tvers (cmd)2)

≥ 15 %

1) md = maskinretning
2) cmd = på tvers av maskinretning

Rivestyrke

på langs (md)1)

≥ 210 N

på tvers (cmd)2)≥ 210 N

1) md = i maskinretning
2) cmd = på tvers av maskinretning

Fuge pillemotstand

feil-modus: C, ingen feil i skjøt(EN 12316-2)

Fuge skjærmotstand

≥ 600 N/50 mm

(EN 12317-2)

Dimensjonsstabilitet

på tvers (md)1) ≤ |0,5| %

på langs (cmd)2)

≤ |0,5| %

1) md = maskinretning
2) cmd = på tvers av maskinretning

Bretting i kulde

≤ -25 °C

(EN 495-5)

Vanntetthet

Bestått

(EN 1928)

Effekt mot kjemikalier og vann

Resistent mot mange kjemikalier

Kontakt Sikas tekniske avdeling for ytterligere informasjon

(EN 1847)

UV eksponering

Bestått (> 5 000 t / karakter 0)

(EN 1297)

Utvendige brannegenskaper

BROOF(t1) <  20° / > 20°

BROOF(t2)
BROOF(t3) < 10° / < 70°

(EN 13501-5)

Brannmotstand

Klasse E

(EN ISO 11925-2, klassifisering iht. EN 13501-1)

Bruksmetode

Bruksmetode informasjon

Lufttemperatur

-15 °C min. / +60 °C maks.

Overflatetemperatur

-25 °C min. / +60 °C maks.
Bruksmetode trinn-for-trinn

UTSTYR

Varmsveisning av overlapp-skjøter
Elektrisk, varmlufts sveisemaskin som f.eks med håndholdte sveisemaskiner og pressvalser eller automatiske sveisemaskiner med styrt varmluftkapasitet på minst +600 °C.

Anbefalt utstyr:

  • For manuell sveising: Leister Triac
  • Automatisk sveising: Leister Varimat,
    eller tilsvarende.
  • Halv-automatisk: Leister Triac Drive

UNDERLAGETS BESKAFFENHET

Underlagets overflate må være jevnt, glatt og fritt for skarpe oppstikk etc.  Sikaplan® VG-18 må være separert fra inkompatible underlag med et effektivt beskyttelsessjikt for å forebygge akselerende aldring.
Beskyttelses-sjikt må være kompatiblet med membranen, resistent mot løsemiddel, rent, tørt, støvfritt og fritt for fett.  Metall-sjikt må avfettes med
Sika® Trocal Cleaner-2000 før lim påføres.


INSTALLASJON

Installasjons prosedyre

Følg montasje-anvisninger som gjengitt i
metode-beskrivelser, montasje-anvisninger og arbeidsprosedyrer tilpasset stedlige forhold.


Festemetode  – Generelt

Membranen installeres ved å legges løst (uten å strekke membran) og deretter festes mekanisk i overlappskjøtene, eller uavhengig av overlapp. Overlappene sveises med varmluft.




Festemetode - Punkt-festing

Sikaplan® VG-18 må alltid legges i rett vinkel av undertakets profiler. Sikaplan® VG-18 festes mekanisk med skruer/hylser på langs med den merkede streken,
35 mm fra banekant.  Sikaplan® VG-18 overlappes med 120 mm.  Festeavstand beregnes med vindlastberegninger fra festeleverandør. Ved alle oppstikk og gjennomføringer må membranen sikres med ekstra fester, skruer og hylser.  Festene sikrer at takbelegg ikke vil løsne ved vind-løft.


Varmsveising metode

Skjøtene sveises med elektrisk sveisemaskin.  Ta hensyn til sveise-parametre som inkluderer temperatur, maskinhastighet, luftmengde og trykk, samt at maskininnstillingene må evalueres, tilpasses og kontrolleres på byggeplass i henhold til type utstyr og klimatiske forhold for sveising.


Testing av overlapp-skjøt

Skjøtene må testes mekanisk med et skrujern eller med stålnål for å garantere at sveisingen er uskadet/sluttført. Evt. mangler må utbedres med med varmluftsveising.
