SikaRoof® Anchor Washer 140
SikaRoof® Anchor Washer 140
SikaRoof® Anchor Washer 140
SikaRoof® Anchor Washer 140
SikaRoof® Anchor Washer 140
SikaRoof® Anchor Washer 140

SikaRoof® Anchor Washer 140

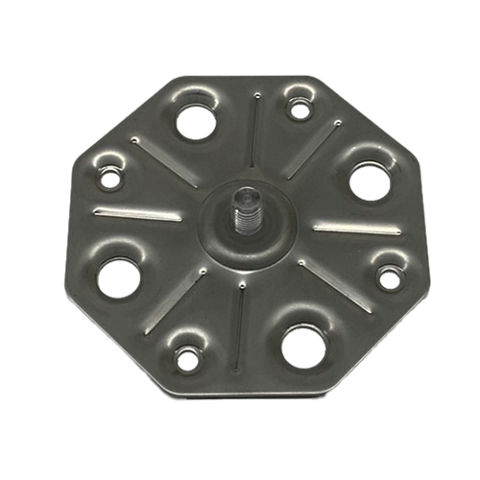

Prefabrikert festeplate i rustfritt stål

SikaRoof® Anchor Washer 140  er en prefabrikert festeplate i rustfritt stål for å etablere fast forbindelse mot undertak / tak-overflate.


  • Enkel montasje
  • Basert på rustfritt stål
  • Dimensjon: M12 gjengebolt for sammenkobling med
    SikaRoof® Anchor 250 FPO/PVC
  • Egnet for innfesting med stålskrue- /hylse-basert festesystem
  • Kraftoverføring av vind-løft laster fra takbelegg til undertak
Kontakt
Produktdatablad Vis alle dokumenter

Bruk

SikaRoof® Anchor Washer 140 kan kun monteres av profesjonelle entreprenører.

  • Festeplate som kombineres med SikaRoof Anchor 250 FPO/PVC ved behov for forankring av fritt eksponerte Sarnafil® FPO/PVC og Sikaplan® FPO/PVC takmebraner.

Fordeler

  • Enkel montasje
  • Basert på rustfritt stål
  • Dimensjon: M12 gjengebolt for sammenkobling med
    SikaRoof® Anchor 250 FPO/PVC
  • Egnet for innfesting med stålskrue- /hylse-basert festesystem
  • Kraftoverføring av vind-løft laster fra takbelegg til undertak

Emballasje

10 stk (kartong)

Farge

Rustfritt stål

Produktdetaljer

Produktinformasjon

Kjemisk base

Rustfritt stål (1.4301)

Holdbarhet

5 år fra produksjonsdato forutsatt lagret tørt og kjølig  i original, uåpnet, forseglet og ubeskadiget emballasje.

Lagringsforhold

SikaRoof® Anchor Washer 140 må lagres tørt og kjølig i uåpnet, forseglet og ubeskadiget emballasje.

Dimensjon

Oktagon (åtte-kantet beslag)

140 ± 1 (mm)

Diameter

Perforering

4 x Ø 7,2 (mm)

4 x Ø 15,35 (mm)

Høyde

Total høyde

26 ± 1 (mm)
Systeminformasjon

Systemstruktur

Underlag for montering: Betong, metall-plate, plywood / OSB-plater

Følgende produkter er relevant for systemet, og må bestilles separat:


  • SikaRoof Anchor 250 FPO/PVC CR
  • Sarnafast Fastener (Festeplugger)  SBF-6.0 x L
  • Sarnafast Tube SBT-20 x L

Kompabilitet

Kompatibel med alle eksponerte takmembraner av type: Sarnafil® FPO og Sikaplan® FPO membraner
Teknisk informasjon

Avtrekksstyrke

Montert med 4 festeplugger

Maks. 1600 N

Montert med 2 festeplugger

Maks.. 800 N (orientert diagonalt)

Verdiene er gyldige for underlag av metall, tre og betong.

Design vurderinger

  • Isolasjon (termisk)

Trykkstyrke må være tilstrekkelig for å bære ekstra, langtids  vektbelastning
Sika anbefaler ≥ 120 kPa

  • Vertikal vektbelastning

Maks. 40 kg (avhengig av underlag)

  • Horisontal skjærbelastning

Maks. 100 kg (montert med 4 festeplugger og maks. hellningsvinkel  10° på tak)

Bruksmetode

Bruksmetode informasjon

Lufttemperatur

-40 °C til +50 °C

Permanent omgivelses-temperatur i brukstilstand er begrenset til: +50  °C
Bruksmetode trinn-for-trinn

UNDERLAGETS BESKAFFENHET

Maks. hellningsvinkel for tak: 10°

INSTALLASJON

Tilstrekkelige drenerings-egenskaper for taket etter montering av SikaRoof® Anchor Washer 140 og
SikaRoof® Anchor 250 FPO/PVC CR må sikres.

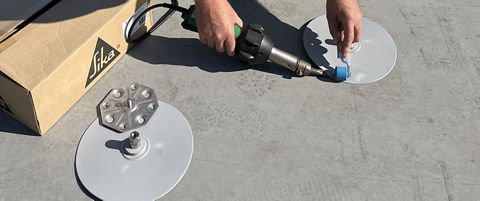

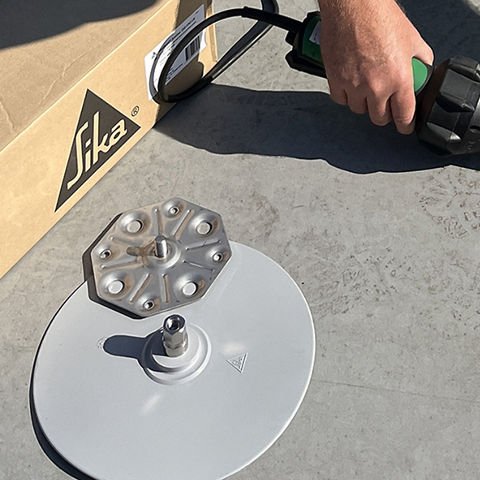

Fest SikaRoof® Anchor Washer 140 til FPO eller PVC takmembran. Monteres fast i undertak med egnet festeplugg. Skru på SikaRoof® Anchor 250 FPO/PVC på M12 gjengebolt med en 50 Nm momentnøkkel.

Bruk av enkelte tilleggsprodukter, eks. vis. rensemidler er begrenset til temperaturer høyere enn: +5 °C. Følg anvisninger i aktuelle produktdatablader. Særlige tiltak kan være obligatorisk for montasje ved lavere enn +5°C omgivelsestemperatur pga. sikkerhetskrav i nasjonale forskrifter.
