Sika Waterbar® - Elastomer Type A

Sika Waterbar® - Elastomer Type A

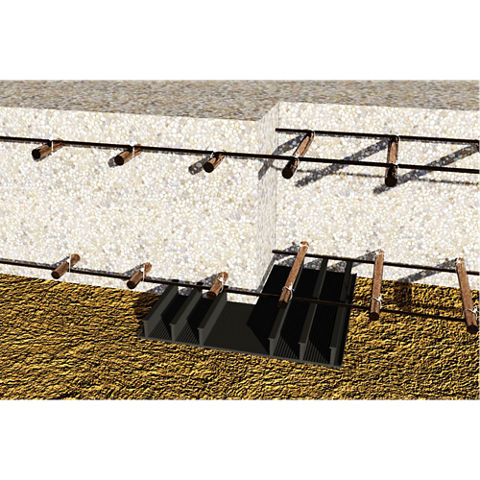

Utenpåliggende fugebånd for støpeskjøter i vanntette betongkonstruksjoner i henhold til DIN 7865-1/-2

Sika® Waterbars Elastomer Type A er utenpåliggende permanent fleksible fugebånd laget av SBR (styren-butadiengummi), til tetting av støpeskjøter i vanntette betongkonstruksjoner.
De er tilgjengelige i en rekke ulike størrelser for enkelt å kunne tilpasses ulike konstruksjoner og bruksområder.

  • Høy strekkfasthet og forlengelse
  • Høy permanent fleksibilitet og høy elastisitet
  • Egnet for høyt vanntrykk
  • Motstandsdyktig mot alle naturlige materialer som kan angripe betong
  • Motstandsdyktig mot en rekke kjemikalier (testing må utføres i hvert spesifikt tilfelle)
  • Dimensjonsstabil i kontakt med flytende bitumen
  • Robust produkt designet for håndtering og installering på byggeplass
  • Vulkaniserbar for buttskjøting på byggeplass
Kontakt
Produktdatablad Vis alle dokumenter
VarenavnStørrelseVarenrNobbnrEAN
Sika Waterbar - Elastomer Type A25 m175739600684417612894721249

Bruk

Bruksområder:
  • Tetting av støpeskjøter i betongkonstruksjoner
  • Støpeskjøter i plasstøpt betong
Typiske konstruksjoner:
  • Kjellere i næringsbygg
  • Parkeringskjellere
  • Broer, jernbane- og veitunneller
  • Vannrenseanlegg
  • Sluser og overløpskanter
  • Kraftverk
  • Barrikader og demninger
Anvendelse:
  • Utforming og  og monteringsprinsipper i henhold til DIN 18197
  • Fugesystemer i henhold til DIN 18197 og DIN 7865


Fordeler

  • Høy strekkfasthet og forlengelse
  • Høy permanent fleksibilitet og høy elastisitet
  • Egnet for høyt vanntrykk
  • Motstandsdyktig mot alle naturlige materialer som kan angripe betong
  • Motstandsdyktig mot en rekke kjemikalier (testing må utføres i hvert spesifikt tilfelle)
  • Dimensjonsstabil i kontakt med flytende bitumen
  • Robust produkt designet for håndtering og installering på byggeplass
  • Vulkaniserbar for buttskjøting på byggeplass

Emballasje

  • Standard ruller à 20 eller 25 m avhengig av profil, levert på Europall eller engangspall
  • Prefabrikkerte formstykker leveres på Europall eller engangspall avhengig av størrelse

Farge

Svart

Produktdetaljer

Holdbarhet / Sertifiseringer / Godkjennelser / Standarder

GODKJENNELSER / STANDARDER

Standarder/Direktiver

  • DIN 7865-1/-2
  • DIN 18197
  • WU-Directive DAfStb.
  • ZTV-ING, RiZ-ING
  • DS 804.6201 fra DB AG
  • Vulkaniseringsinstruksjoner
  • Vulkaniseringsutstyr, instruksjonsmanual

Testsertifikat/Godkjenninger

  • Samsvarssertifikat i henhold til DIN 7865
  • Ekstern overvåking av instituttet MPA NRW, Tyskland
  • Spesifisert for tetting av støpeskjøter i bygningskonstruksjoner i henhold til ZTV-ING, RiZ-ING og DB AG RiLi 804.6201
  • Produsentens testsertifikat, andre tester og godkjenninger som kreves

Produktinformasjon

Kjemisk base

SBR (Styren-butadiengummi)

Holdbarhet

Produktet har ubegrenset holdbarhet ved korrekt lagring

Lagringsforhold

Lagres flatt på pall.

  • Langtidslagring ≥ 6 måneder: Følg retningslinjene i DIN 7716. Lagringsstedet må være tildekket, kjølig, tørt, rent og ventilert. Fugebåndene må beskyttes mot varme og UV-stråling.
  • Korttidslagring > 6 uker og < 6 måneder på byggeplass utendørs: Følg retningslinjene i DIN 7716. Samme som langtidslagring; lagres tørt, beskyttet mot UV-stråling, snø og is og enhver form for forurensing eller mekanisk skade. Lagres adskilt fra mulig skadelige materialer eller utstyr som konstruksjonsstål, armeringsstål, drivstoff eller kjøretøy etc. Lagres adskilt fra traffikerte områder eller kjøreveier på byggeplassen.
  • Korttidslagring ≤ 6 uker på byggeplass utendørs: Beskyttes mot forurensing, mekanisk skade, sterkt sollys, snø og is.
  • Vulkaniserende materialer skal oppbevares tørt, kjølig, fritt for støv og andre forurensinger. Det er anbefalt å koordinere beholdningen slik at maksimal lagringstid blir ca. 6 uker.
Systeminformasjon

Systemstruktur

Formater:

Grenseverdiene for vanntrykk og resulterende bevegelse oppgitt i tabellen nedenfor gjelder standard bruk uten spesifikk tilleggstesting.

Andre verdier kan benyttes dersom presis informasjon om alle belastninger og strukturelle krav foreligger.

Sika Waterbars - Elastomer Type A_11.11.

Total bredde (mm)

a

Bredde, ekspanderende del (mm)

b

Tykkelse (mm)

c

Forankringsribber N/f

(mm)

Vanntrykk
(bar)

Resulterende

Bevegelse Vr
(mm)

A 250

250

100

6

4 / 31

0,3

3

A 350

350

100

6

6 / 31

0,7

3

A 500

500

150

6

8 / 31

1,0

3

Vr = Resulterende bevegelse Vr = (vx² + vy² + vz²) ½
N = Antall forankringsribber
f   = Profildybde (dybde på forankringsribber inkl. basisplate)
Teknisk informasjon

Shore A Hardhet

62 ± 5 Shore-A

DIN 53505

Strekkfasthet

≥ 10 MPa

DIN 53504

Forlengelse

 380 %

DIN 53504

Rivestyrke

≥ 8 N/mm

DIN ISO34-1: 2004-07

Kjemisk bestandighet

Eksponering mot ulike temperaturer og kjemikalier:

Ved behov for spesielle belastninger eller eksponering for ulike temperaturer og/eller kjemikalier utover de stoffene eller situasjonene definert i DIN 4033, må separate tester alltid utføres. Andre materialer enn standard SBR er tilgjengelig ved behov.

Brukstemperatur

Vann med trykk

- 20°C til + 40°C

Vann uten trykk

- 20°C til + 60°C
