Sika Waterbar® - Elastomer Type F
Innstøpte fugebånd for støpeskjøter i vanntette betongkonstruksjoner iht DIN 7865-1/-2

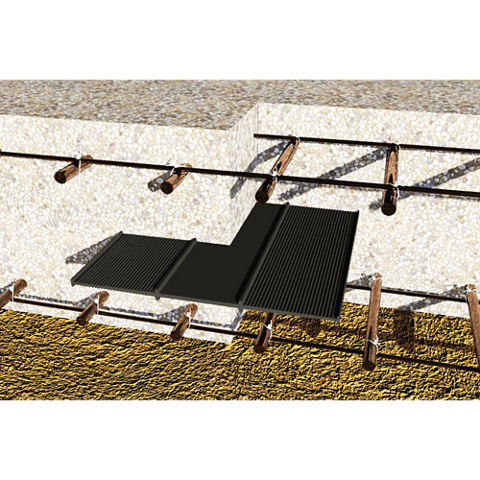

Sika® Waterbars Elastomer Type A er permanent fleksible fugebånd laget av SBR (styren-butadiengummi), Sika Waterbar® - Elastomer Type F støpes inn sentrisk i betongtverrsnittet for tetting av støpeskjøter i vanntette betongkonstruksjoner.
De er tilgjengelige i en rekke ulike størrelser for enkelt å kunne tilpasses ulike konstruksjoner og bruksområder.
- Høy strekkfasthet og forlengelse
- Høy permanent fleksibilitet og høy elastisitet
- Egnet for høyt vanntrykk
- Motstandsdyktig mot alle naturlige materialer som kan angripe betong
- Motstandsdyktig mot en rekke kjemikalier (testing må utføres i hvert spesifikt tilfelle)
- Dimensjonsstabil i kontakt med flytende bitumen
- Robust produkt designet for håndtering og installering på byggeplass
- Vulkaniserbar for buttskjøting på byggeplass
| Varenavn | Størrelse | Varenr | Nobbnr | EAN |
|---|---|---|---|---|
| Sika Waterbar - Elastomer Type F | 25 m | 175755 | 60068430 | 7612894721409 |
Bruk
Bruksområder:- Tetting av støpeskjøter i betongkonstruksjoner
- Støpeskjøter i plasstøpt betong
- Kjellere i næringsbygg
- Parkeringskjellere
- Broer, jernbane- og veitunneller
- Vannrenseanlegg
- Sluser og overløpskanter
- Kraftverk
- Barrikader og demninger
- Utforming og og monteringsprinsipper i henhold til DIN 18197
- Fugesystemer i henhold til DIN 18197 og DIN 7865
Fordeler
- Høy strekkfasthet og forlengelse
- Høy permanent fleksibilitet og høy elastisitet
- Egnet for høyt vanntrykk
- Motstandsdyktig mot alle naturlige materialer som kan angripe betong
- Motstandsdyktig mot en rekke kjemikalier (testing må utføres i hvert spesifikt tilfelle)
- Dimensjonsstabil i kontakt med flytende bitumen
- Robust produkt designet for håndtering og installering på byggeplass
- Vulkaniserbar for buttskjøting på byggeplass
Emballasje
- Standard ruller à 20 eller 25 m avhengig av profil, levert på Europall eller engangspall
- Prefabrikkerte formstykker leveres på Europall eller engangspall avhengig av størrelse
Farge
Svart
Produktdetaljer
GODKJENNELSER / STANDARDER
Standarder/Direktiver
- DIN 7865-1/-2
- DIN 18197
- WU-Directive DAfStb.
- ZTV-ING, RiZ-ING
- DS 804.6201 fra DB AG
- Vulkaniseringsinstruksjoner
- Vulkaniseringsutstyr, instruksjonsmanual
Testsertifikat/Godkjenninger
- Samsvarssertifikat i henhold til DIN 7865
- Ekstern overvåking av instituttet MPA NRW, Tyskland
- Spesifisert for tetting av støpeskjøter i bygningskonstruksjoner i henhold til ZTV-ING, RiZ-ING og DB AG RiLi 804.6201
- Produsentens testsertifikat, andre tester og godkjenninger som kreves
Kjemisk base
SBR (Styren-butadiengummi)
Holdbarhet
Produktet har ubegrenset holdbarhet ved korrekt lagring
Lagringsforhold
Lagres flatt på pall.
- Langtidslagring ≥ 6 måneder: Følg retningslinjene i DIN 7716. Lagringsstedet må være tildekket, kjølig, tørt, rent og ventilert. Fugebåndene må beskyttes mot varme og UV-stråling.
- Korttidslagring > 6 uker og < 6 måneder på byggeplass utendørs: Følg retningslinjene i DIN 7716. Samme som langtidslagring; lagres tørt, beskyttet mot UV-stråling, snø og is og enhver form for forurensing eller mekanisk skade. Lagres adskilt fra mulig skadelige materialer eller utstyr som konstruksjonsstål, armeringsstål, drivstoff eller kjøretøy etc. Lagres adskilt fra traffikerte områder eller kjøreveier på byggeplassen.
- Korttidslagring ≤ 6 uker på byggeplass utendørs: Beskyttes mot forurensing, mekanisk skade, sterkt sollys, snø og is.
- Vulkaniserende materialer skal oppbevares tørt, kjølig, fritt for støv og andre forurensinger. Det er anbefalt å koordinere beholdningen slik at maksimal lagringstid blir ca. 6 uker.
Systemstruktur
Formater:
Grensene for vanntrykk og resulterende bevegelse oppgitt i tabellene nedenfor gjelder standard bruk uten spesifikk tilleggstesting.
Andre verdier kan benyttes dersom presis informasjon om alle belastninger og strukturelle krav foreligger.
| Total bredde (mm) a | Bredde, ekspanderende del (mm) b | Tykkelse (mm) c | Bredde, forseglende del (mm) s | Vanntrykk (bar) | Resulterende bevegelse Vr (mm) |
| F 200 | |||||
| 200 | 75 | 7 | 62,5 | 1,2 | 3 |
| F 250 | |||||
| 250 | 80 | 8 | 85 | 2,0 | 3 |
| F 300 | |||||
| 300 | 100 | 8 | 100 | 2,5 | 3 |
Vr = Resulterende bevegelse Vr = (vx² + vy² + vz²) ½
| Total bredde (mm) a | Bredde, ekspanderende del (mm) b | Tykkelse (mm) c | Bredde, forseglende del (mm) s | Vanntrykk (bar) | Resulterende bevegelse Vr (mm) |
| FS 270 | |||||
| 270 | 60 | 7 | 105 | 1,2 | 3 |
| FS 310 | |||||
| 310 | 80 | 8 | 115 | 2,0 | 3 |
Vr = Resulterende bevegelse Vr = (vx² + vy² + vz²) ½
Shore A Hardhet
| 62 ± 5 Shore-A | DIN 53505 |
Strekkfasthet
| ≥ 10 MPa | DIN 53504 |
Forlengelse
| ≥ 380 % | DIN 53504 |
Rivestyrke
| ≥ 8 N/mm | DIN ISO34-1: 2004-07 |
Kjemisk bestandighet
Eksponering mot ulike temperaturer og kjemikalier:
Ved behov for spesielle belastninger eller eksponering for ulike temperaturer og/eller kjemikalier utover de stoffene eller situasjonene definert i DIN 4033, må separate tester alltid utføres. Andre materialer enn standard SBR er tilgjengelig ved behov.
Brukstemperatur
| Vann med trykk | - 20°C til + 40°C |
| Vann uten trykk | - 20°C til + 60°C |
