Sika Waterbar® - Elastomer Type FAE,FFK

Sika Waterbar® - Elastomer Type FAE,FFK

Fugeavslutningsbånd til bruk i vanntette betongkonstruksjoner i henhold til DIN 7865-1/-2

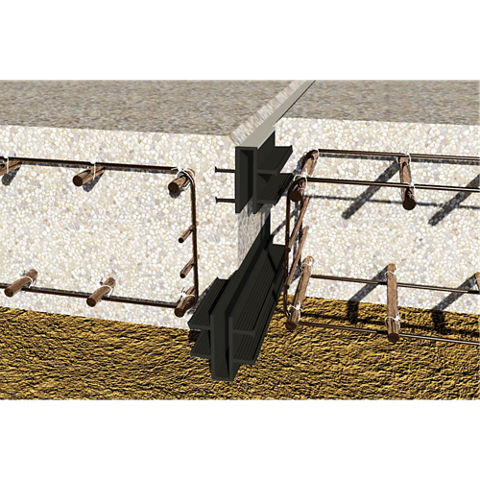

Sika® Waterbars Elastomer Type FAE, FFK er permanent fleksible fugeavslutningsbånd laget av EPDM til tetting av bevegelsesfuger i vanntette betongkonstruksjoner. De er tilgjengelige i en rekke ulike typer, former og størrelser for enkelt å kunne tilpasses ulike konstruksjoner og bruksområder.

  • Høy strekkfasthet og forlengelse
  • Høy permanent fleksibilitet og høy elastisitet
  • Egnet for høyt vanntrykk
  • Motstandsdyktig mot alle naturlige materialer som kan angripe betong
  • Motstandsdyktig mot en rekke kjemikalier (testing må utføres i hvert spesifikt tilfelle)
  • Dimensjonsstabil i kontakt med flytende bitumen
  • Robust produkt designet for håndtering og installering på byggeplass
  • Vulkaniserbar for buttskjøting på byggeplass
Kontakt
Produktdatablad Vis alle dokumenter

Bruk

Bruksområder:
  • Vanntetting av bevegelsesfuger i plasstøpte betongkonstruksjoner
Typiske konstruksjoner:
  • Kjellere i næringsbygg
  • Parkeringskjellere
  • Broer, jernbane- og veitunneler
  • Vannrenseanlegg
  • Sluser og overløpskanter
  • Kraftverk
  • Barrikader og demninger
Anvendelse:
  • Utforming og  og monteringsprinsipper i henhold til DIN 18197
  • Fugesystemer i henhold til DIN 18197 og DIN 7865


Fordeler

  • Høy strekkfasthet og forlengelse
  • Høy permanent fleksibilitet og høy elastisitet
  • Egnet for høyt vanntrykk
  • Motstandsdyktig mot alle naturlige materialer som kan angripe betong
  • Motstandsdyktig mot en rekke kjemikalier (testing må utføres i hvert spesifikt tilfelle)
  • Dimensjonsstabil i kontakt med flytende bitumen
  • Robust produkt designet for håndtering og installering på byggeplass
  • Vulkaniserbar for buttskjøting på byggeplass

Emballasje

  • Leveres som standard ruller à 20 eller 40 m avhengig av profil, levert på Europall eller engangspall
  • Prefabrikkerte formstykker leveres på Europall eller engangspall avhengig av størrelse

Farge

Svart, med synlig grå overflate

Produktdetaljer

Holdbarhet / Sertifiseringer / Godkjennelser / Standarder

GODKJENNELSER / STANDARDER

Standarder/Direktiver

  • DIN 7865-1/-2
  • DIN 18197
  • WU-Directive DAfStb.
  • ZTV-ING, RiZ-ING
  • DS 804.6201 fra DB AG
  • Vulkaniseringsinstruksjoner
  • Vulkaniseringsutstyr, instruksjonsmanual

Testsertifikat/Godkjenninger

  • Samsvarssertifikat i henhold til DIN 7865
  • Ekstern overvåking av instituttet MPA NRW, Tyskland
  • Spesifisert for tetting av støpeskjøter i bygningskonstruksjoner i henhold til ZTV-ING, RiZ-ING og DB AG RiLi 804.6201
  • Produsentens testsertifikat, andre tester og godkjenninger som kreves

Produktinformasjon

Kjemisk base

EPDM = Ethylene Propylene Diene Monomer gummi



Holdbarhet

Produktet har ubegrenset holdbarhet ved korrekt lagring

Lagringsforhold

Lagres flatt på pall.

  • Langtidslagring ≥ 6 måneder: Følg retningslinjene i DIN 7716. Lagringsstedet må være tildekket, kjølig, tørt, rent og ventilert. Fugebåndene må beskyttes mot varme og UV-stråling.
  • Korttidslagring > 6 uker og < 6 måneder på byggeplass utendørs: Følg retningslinjene i DIN 7716. Samme som langtidslagring; lagres tørt, beskyttet mot UV-stråling, snø og is og enhver form for forurensing eller mekanisk skade. Lagres adskilt fra mulig skadelige materialer eller utstyr som konstruksjonsstål, armeringsstål, drivstoff eller kjøretøy etc. Lagres adskilt fra traffikerte områder eller kjøreveier på byggeplassen.
  • Korttidslagring ≤ 6 uker på byggeplass utendørs: Beskyttes mot forurensing, mekanisk skade, sterkt sollys, snø og is.
  • Vulkaniserende materialer skal oppbevares tørt, kjølig, fritt for støv og andre forurensinger. Det er anbefalt å koordinere beholdningen slik at maksimal lagringstid blir ca. 6 uker.
Systeminformasjon

Systemstruktur

Formater:

Grensene for vanntrykk og resulterende bevegelse oppgitt i tabellen nedenfor gjelder standard bruk uten spesifikk tilleggstesting.

Andre verdier kan benyttes dersom presis informasjon om alle belastninger og strukturelle krav foreligger.

Sika Waterbars - Elastomer Type FAE_11.11.

Total bredde (mm)

a

Fugebredde (mm)

k

Tykkelse

(mm)

c

Forankrende

ribber N/f

(mm)

Vanntrykk (bar)

Bevegelse Vr (mm)

FAE 50

55

20

5

2 / 30

0

20

FAE 100

105

20

5

4 / 30

0,1

20

FAE 150

155

20

5

6 / 30

0,3

20

FFK 5/2*

55

10

5

2 / 35

0

20

FFK 7/3*

70

20

5

2 / 45

0

40

FFK 7/4*

70

30

5

2 / 45

0

40

FFK 7/5*

70

40

5

2 / 45

0

40

FFK 10/3*

100

20

5

4 / 45

0,1

20

*Fugebånd ihht. DIN 7865-2

Vr = Resulterende bevegelse Vr = (vx² + vy² + vz²) ½
N  = Antall forankrende ribber
f   = Dybde på profil (dybde på forankrende ribber inkl. base)


Teknisk informasjon

Shore A Hardhet

62 ± 5 Shore-A

DIN 53505

Strekkfasthet

≥ 10 MPa

DIN 53504

Forlengelse

≥ 380 %

DIN 53504

Rivestyrke

≥ 8 N/mm

DIN ISO34-1: 2004-07

Kjemisk bestandighet

Eksponering mot ulike temperaturer og kjemikalier:

Ved behov for spesielle belastninger eller eksponering for ulike temperaturer og/eller kjemikalier utover de stoffene eller situasjonene definert i DIN 4033, må separate tester alltid utføres.

Brukstemperatur

For vann med trykk

- 20°C til + 40°C

For vann uten trykk

- 20°C til + 60°C
