Sika Waterbar® - Tricomer® Type A

Sika Waterbar® - Tricomer® Type A

Fugebånd for innstøping i støpeskjøter i vanntette betongkonstruksjoner iht DIN 18541-1/-2

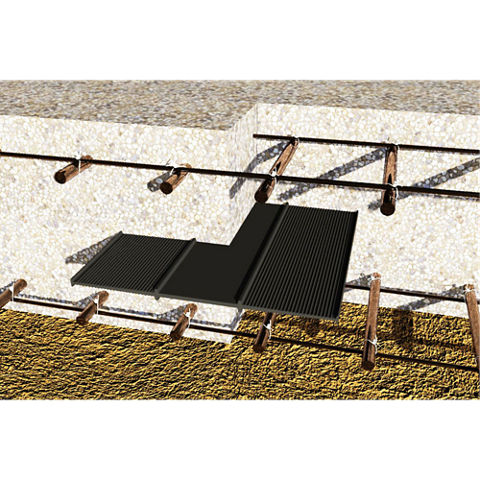

Sika Waterbars Tricomer NB Type A er svært fleksible fugebånd laget av PVC/NBR kopolymer til innstøping i støpeskjøter i vanntette betongkonstruksjoner. De er tilgjengelige i en rekke ulike størrelser for enkelt å kunne tilpasses ulike konstruksjoner og bruksområder.

  • Høy strekkfasthet og forlengelse
  • Permanent fleksibilitet og høy elastisitet
  • Egnet for middels vanntrykk
  • Ikke motstandsdyktig mot bitumen
  • Motstandsdyktig mot alle naturlige materialer som kan angripe betong
  • Motstandsdyktig mot en rekke kjemikalier (testing må utføres i hver spesifikke situasjon)
  • Robust produkt designet for håndtering og installering på byggeplass
  • Sveisbar
Kontakt
Produktdatablad Vis alle dokumenter

Bruk

Bruksområder:
  • Tetting av støpeskjøter i betongkonstruksjoner
  • Støpeskjøter i plasstøpt betong
Typiske konstruksjoner:
  • Kjeller i boliger
  • Parkeringskjellere og andre kjellere i næringsbygg
  • Vannrenseanlegg
  • Betongdammer
Prinsipper for anvendelse:
  • Utforming og monteringssprinsipper i henhold til DIN 18197
  • Skjøte- og fuge-systemer i henhold til DIN 18197 og DIN 18541

Fordeler

  • Høy strekkfasthet og forlengelse
  • Permanent fleksibilitet og høy elastisitet
  • Egnet for middels vanntrykk
  • Ikke motstandsdyktig mot bitumen
  • Motstandsdyktig mot alle naturlige materialer som kan angripe betong
  • Motstandsdyktig mot en rekke kjemikalier (testing må utføres i hver spesifikke situasjon)
  • Robust produkt designet for håndtering og installering på byggeplass
  • Sveisbar

Emballasje

  • Standard ruller à 20 eller 25 m avhengig av profil, levert på Europall eller engangspall
  • Prefabrikkerte formstykker leveres på Europall eller engangspall avhengig av størrelse

Farge

Svart

Produktdetaljer

Holdbarhet / Sertifiseringer / Godkjennelser / Standarder

GODKJENNELSER / STANDARDER

Standarder/Direktiver:

  • DIN 18541-1/-2
  • DIN 18197
  • German WU Direktiv DAfStb.
  • Sveiseanvisninger
  • Sveiseutstyr - Instruksjonsanvisning
  • Metodebeskrivelser

Testsertifikater/Godkjenninger:

  • Samsvarssertifikat etter DIN 18541-1 og -2
  • Ekstern overvåking av Instituttet MPA NRW, Tyskland
  • Testsertifikater for bestandighet mot kloakk, husdyrgjødsel og avløpsvann
  • Produsentens testsertifikat, andre tester og godkjenninger etter behov

Produktinformasjon

Kjemisk base

Tricomer NB = termoplastisk kopolymer basert på PVC-P med NBR, ikke bitumenresistent.

Holdbarhet

Produktet har ubegrenset holdbarhet ved korrekt lagring

Lagringsforhold

  • Lagres flatt på pall
  • Langtidslagring ≥ 6 måneder: Lagringsstedet må være tildekket, kjølig, tørt, rent og ventilert. Fugebåndene må beskyttes mot varme og UV-stråling.
  • Korttidslagring > 6 uker og < 6 måneder på byggeplass utendørs: Samme som langtidslagring; lagres tørt, beskyttet mot UV-stråling, snø og is og enhver form for forurensing eller mekanisk skade. Lagres adskilt fra mulig skadelige materialer eller utstyr som konstruksjonsstål, armeringsstål, drivstoff eller kjøretøy etc. Lagres adskilt fra traffikerte områder eller kjøreveier på byggeplassen.
  • Korttidslagring ≤ 6 uker på byggeplass utendørs: Beskyttes mot forurensing, mekanisk skade, sterkt sollys, snø og is.
Systeminformasjon

Systemstruktur

Formater:

Grenseverdiene for vanntrykk og resulterende bevegelse oppgitt i tabellen nedenfor gjelder standard bruk uten spesifikk tilleggstesting. Andre verdier kan benyttes dersom presis informasjon om alle belastninger og strukturelle krav foreligger.

Sika Waterbars - Tricomer BV Type A_11.11.

Total
bredde (mm)

a

Bredde,
ekspanderende del (mm)

b

  Tykkelse
   (mm)

   c

Bredde,
forseglende del (mm)
s

  Vann-
  ​​​​trykk
  (bar)

Resulterende bevegelse
Vr (mm)

A 240

240

85

    4

77,5

0,3

  3

A 320

320

110

    5

105

1,0

  3

A 320/10

320

190

    10

77,5

--- 1)

  3

1) Spesifikk prosjektrelatert data

Vr = Resulterende bevegelse Vr = (vx² + vy² + vz²) ½
Teknisk informasjon

Shore A Hardhet

67 ± 5

DIN 53505

Strekkfasthet

≥ 10 MPa

DIN EN ISO 527-2

Forlengelse

≥ 350 %

DIN EN ISO 527-2

Rivestyrke

≥ 12 N/mm

DIN ISO34-1

Kjemisk bestandighet

Eksponering mot ulike temperaturer og kjemikalier:

Ved spesielle belastninger eller eksponering for temperaturer og/eller kjemikalier utover de stoffene eller situasjonene definert i DIN 4033, må separate tester alltid utføres.

Brukstemperatur

Vann med trykk

- 20°C til + 40°C

Vann uten trykk

- 20°C til + 60°C
