Sika Waterbar ® - Tricomer® Type AA

Sika Waterbar ® - Tricomer® Type AA

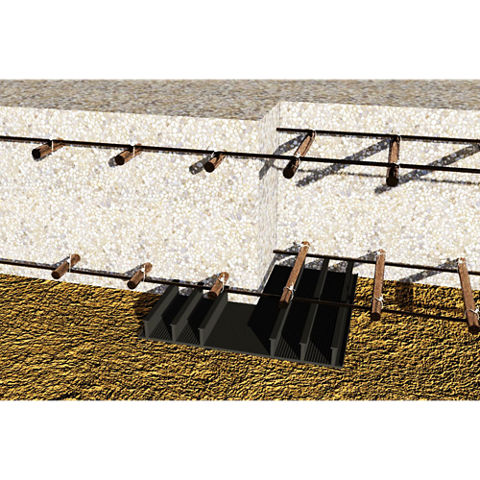

Utenpåliggende fugebånd for støpeskjøter i vanntette betongkonstruksjoner iht DIN 18541-1/-2

Sika Waterbar ® - Tricomer® Type AA er svært fleksible utenpåliggende fugebånd laget av PVC/NBR kopolymer. De monteres på forskalingen og støpes inn i støpeskjøter i vanntette betongkonstruksjoner. De er tilgjengelige i ulike utforminger og størrelser for enkelt å kunne tilpasses ulike konstruksjoner og bruksområder.

  • Høy strekkfasthet og forlengelse
  • Permanent fleksibilitet og høy elastisitet
  • Egnet for middels vanntrykk
  • Motstandsdyktig mot alle naturlige materialer som er aggressive mot betong
  • Ikke bitumenresistent
  • Motstandsdyktig mot en rekke kjemikalier (testing må utføres i spesifikke situasjoner)
  • Robust produkt designet for håndtering og installering på byggeplass
  • Sveisbar
Kontakt
Produktdatablad Vis alle dokumenter

Bruk

Bruksområder:
  • Vanntetting av støpeskjøter i plasstøpte betongkonstruksjoner
Typiske konstruksjoner:
  • Kjeller i boliger
  • Parkeringskjellere og andre kjellere i næringsbygg
  • Vannrenseanlegg
  • Betongdammer
Prinsipper for anvendelse:
  • Utforming og monteringssprinsipper i henhold til DIN 18197
  • Skjøte- og fuge-systemer i henhold til DIN 18197 og DIN 18541


Fordeler

  • Høy strekkfasthet og forlengelse
  • Permanent fleksibilitet og høy elastisitet
  • Egnet for middels vanntrykk
  • Motstandsdyktig mot alle naturlige materialer som er aggressive mot betong
  • Ikke bitumenresistent
  • Motstandsdyktig mot en rekke kjemikalier (testing må utføres i spesifikke situasjoner)
  • Robust produkt designet for håndtering og installering på byggeplass
  • Sveisbar

Emballasje

  • Standard ruller à 20 eller 25 m avhengig av profil, levert på europall eller engangspall
  • Prefabrikkerte formstykker leveres på europall eller engangspall avhengig av størrelse

Farge

Svart

Produktdetaljer

Holdbarhet / Sertifiseringer / Godkjennelser / Standarder

GODKJENNELSER / STANDARDER

Standarder/Direktiver:

  • DIN 18541-1/-2
  • DIN 18197
  • Tysk WU Direktiv DAfStb.
  • Sveiseanvisninger
  • Sveiseutstyr - Instruksjonsanvisning
  • Metodebeskrivelser

Testsertifikater/Godkjenninger:

  • Samsvarssertifikat etter DIN 18541-1 og -2
  • Ekstern overvåking av Instituttet MPA NRW, Tyskland
  • Testsertifikater for bestandighet mot kloakk, husdyrgjødsel og avløpsvann
  • Produsentens testsertifikat, andre tester og godkjenninger etter behov

Produktinformasjon

Kjemisk base

Tricomer NB = termoplastisk kopolymer basert på PVC-P med NBR, ikke bitumenresistent.

Holdbarhet

Produktet har ubegrenset holdbarhet ved korrekt lagring

Lagringsforhold

  • Lagres flatt på pall
  • Langtidslagring ≥ 6 måneder: Lagringsstedet må være tildekket, kjølig, tørt, rent og ventilert. Fugebåndene må beskyttes mot varme og
    UV-stråling.
  • Korttidslagring > 6 uker og < 6 måneder på byggeplass utendørs: Samme som langtidslagring; lagres tørt, beskyttet mot
    UV-stråling, snø og is og enhver form for forurensing eller mekanisk skade. Lagres adskilt fra mulig skadelige materialer eller utstyr som konstruksjonsstål, armeringsstål, drivstoff eller kjøretøy etc. Lagres adskilt fra traffikerte områder eller kjøreveier på byggeplassen.
  • Korttidslagring ≤ 6 uker på byggeplass utendørs: Beskyttes mot forurensing, mekanisk skade, sterkt sollys, snø og is.
Systeminformasjon

Systemstruktur

Formater:

Grenseverdiene for vanntrykk og resulterende bevegelse oppgitt i tabellen nedenfor gjelder standard bruk uten spesifikk tilleggstesting. Andre verdier kan benyttes dersom presis informasjon om alle belastninger og strukturelle krav foreligger.

Sika Waterbars - Tricomer BV Type AA_11.11.

Sika Waterbars - Tricomer BV Type AA Ecke A_11.11.

Total

bredde

(mm)

a

Bredde,

ekspand-

erende

del (mm)

b

Tykkelse

(mm)

c

Forankrings-

ribber

N / f

(mm)

Vann-

trykk

(bar)

Resulterende

bevegelse

Vr (mm)

AA 240/25

240

90

4,5

4 / 25

0,2

3

A 240/35

240

104

5

4 / 35

1,0

3

AA 320/25

330

104

4,5

6 / 25

0,3

3

AA 320/35

330

104

5

6 / 35

0,7

3

AA 500/25

500

124

4,5

8 / 25

0,3

3

AA 500/35

500

124

5

8 / 35

1,0

3

AA 240 Edge A *

120/120

45/45

4,5

4 / 20

0 1)

3

AA 240 Edge W *

120/120

45/45

4,5

4 / 20

0 1)

3

AA 320 Edge A *

165/165

52/52

4,5

6 / 20

0 1)

3

AA 320 Edge W *

165/165

52/52

4,5

6 / 20

0 1)

3

A = Ytre forankringsribber    W = Indre forankringsribber

*Fugebånd i hht. DIN 18541-2

1) Prosjektspesifikke data

Vr = Resulterende bevegelse Vr = (vx² + vy² + vz²) ½

N  = Antall forankringsribber

f   = Høyde på profil
Teknisk informasjon

Shore A Hardhet

67 ± 5

DIN 53505

Strekkfasthet

≥ 10 MPa

DIN EN ISO 527-2

Forlengelse

≥ 350 %

DIN EN ISO 527-2

Rivestyrke

≥ 12 N/mm

DIN ISO34-1

Kjemisk bestandighet

Eksponering mot ulike temperaturer og kjemikalier:

Ved spesielle belastninger eller eksponering for temperaturer og/eller kjemikalier utover de stoffene eller situasjonene definert i DIN 4033, må separate tester alltid utføres.

Brukstemperatur

Vann med trykk

- 20°C til + 40°C

Vann uten trykk

- 20°C til + 60°C
