Sika Waterbar® - Tricomer® Type D

Sika Waterbar® - Tricomer® Type D

Fugebånd for innstøping i bevegelsesfuger i vanntette betongkonstruksjoner i henhold
til DIN 18541-1/-2

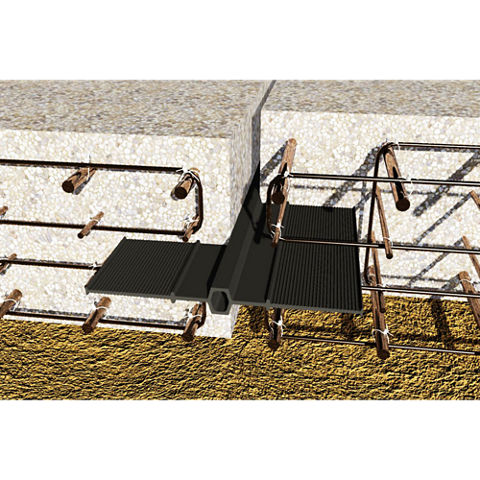

Sika Waterbars Tricomer NB Type D er svært fleksible fugebånd laget av PVC/NBR kopolymer.  Sika Waterbar® - Tricomer® Type D støpes inn i betongtverrsnittet for vanntetting av bevegelsesfuger i vanntette betongkonstruksjoner. De er tilgjengelige i ulike størrelser for enkelt å kunne tilpasses ulike konstruksjoner og bruksområder.

  • Høy strekkfasthet og forlengelse
  • Permanent fleksibilitet og høy elastisitet
  • Egnet for middels vanntrykk
  • Ikke motstandsdyktig mot bitumen
  • Motstandsdyktig mot alle naturlige materialer som kan angripe betong
  • Motstandsdyktig mot en rekke kjemikalier (testing må utføres i spesifikke situasjoner)
  • Robust produkt designet for håndtering og installering på byggeplass
  • Sveisbar
Kontakt
Produktdatablad Vis alle dokumenter
VarenavnStørrelseVarenrNobbnrEAN
Sika Waterbar - Tricomer Type D 24025 m625843601690877612895584584
Sika Waterbar - Tricomer Type D 32025 m625896600684617612895584737
Sika Waterbar - Tricomer Type D 320/925 m625899600684627612895584768
Sika Waterbar - Tricomer Type D 260/925 m625902606510627612895584805
Sika Waterbar - Tricomer Type D 320 K25 m626563-7612895586267

Bruk

Bruksområder:
  • Vanntetting av bevegelsesfuger i plasstøpte betongkonstruksjoner
Typiske konstruksjoner:
  • Kjeller i boliger
  • Parkeringskjellere og andre kjellere i næringsbygg
  • Vannrenseanlegg
  • Betongdammer
Prinsipper for anvendelse:
  • Utforming og monteringssprinsipper i henhold til DIN 18197
  • Skjøte- og fuge-systemer i henhold til DIN 18197 og DIN 18541


Fordeler

  • Høy strekkfasthet og forlengelse
  • Permanent fleksibilitet og høy elastisitet
  • Egnet for middels vanntrykk
  • Ikke motstandsdyktig mot bitumen
  • Motstandsdyktig mot alle naturlige materialer som kan angripe betong
  • Motstandsdyktig mot en rekke kjemikalier (testing må utføres i spesifikke situasjoner)
  • Robust produkt designet for håndtering og installering på byggeplass
  • Sveisbar

Emballasje

  • Standard ruller à 20 eller 25 m avhengig av profil, levert på Europall eller engangspall
  • Prefabrikkerte formstykker leveres på Europall eller engangspall avhengig av størrelse

Farge

Svart

Produktdetaljer

Holdbarhet / Sertifiseringer / Godkjennelser / Standarder

GODKJENNELSER / STANDARDER

Standarder/Direktiver:

  • DIN 18541-1/-2
  • DIN 18197
  • Tysk WU Direktiv DAfStb.
  • Sveiseanvisninger
  • Sveiseutstyr - Instruksjonsanvisning
  • Metodebeskrivelser

Testsertifikater/Godkjenninger:

  • Samsvarssertifikat etter DIN 18541-1 og -2
  • Ekstern overvåking av Instituttet MPA NRW, Tyskland
  • Testsertifikater for bestandighet mot kloakk, husdyrgjødsel og avløpsvann
  • Produsentens testsertifikat, andre tester og godkjenninger etter behov

Produktinformasjon

Kjemisk base

Tricomer NB = termoplastisk kopolymer basert på PVC-P med NBR, ikke
bitumenresistent.

Holdbarhet

Produktet har ubegrenset holdbarhet ved korrekt lagring

Lagringsforhold

  • Lagres flatt på pall
  • Langtidslagring ≥ 6 måneder: Lagringsstedet må være tildekket, kjølig, tørt, rent og ventilert. Fugebåndene må beskyttes mot varme og
    UV-stråling.
  • Korttidslagring > 6 uker og < 6 måneder på byggeplass utendørs: Samme som langtidslagring; lagres tørt, beskyttet mot UV-stråling, snø og is og enhver form for forurensing eller mekanisk skade. Lagres adskilt fra mulig skadelige materialer eller utstyr som konstruksjonsstål, armeringsstål, drivstoff eller kjøretøy etc. Lagres adskilt fra traffikerte områder eller kjøreveier på byggeplassen.
  • Korttidslagring ≤ 6 uker på byggeplass utendørs: Beskyttes mot forurensing, mekanisk skade, sterkt sollys, snø og is.
Systeminformasjon

Systemstruktur

Formater:

Grenseverdiene for vanntrykk og resulterende bevegelse oppgitt i tabellen nedenfor gjelder standard bruk uten spesifikk tilleggstesting. Andre verdier kan benyttes dersom presis informasjon om alle belastninger og strukturelle krav foreligger.

Sika Waterbars - Tricomer BV Type D_11.11.

Total
bredde (mm)

a

Bredde,
ekspanderende del (mm)

b

  Tykkelse
   (mm)

   c

Bredde,
forseglende del (mm)
s

  Vann-
  ​​​​trykk
  (bar)

Resulterende bevegelse
Vr (mm)

D 240

240

85

    4,5

78

0 / 0,3

20 /10

D 320

320

110

    5,5

105

0 / 1,0

25 / 15

D 500

500

155

    6,5

173

0 / 1,2

30 / 15

D 250/6

250

120

    6

65

0 / 0,36

20 / 10

D 320/6

320

170

    6

75

0 / 1,1

25 / 15

D 250/9

250

120

    9

65

0 / 0,45

20 / 15

D 320/9

320

120

    9

100

0 / 1,5

25 / 15

D 260 TS

260

125

    7/9

68

--- 1)

--- 1)

D 400/11

400

195

    10/11

103

--- 1)

--- 1)

1) Spesifikke prosjektrelaterte data

Vr = Resulterende bevegelse Vr = (vx² + vy² + vz²) ½


Teknisk informasjon

Shore A Hardhet

67 ± 5

DIN 53505

Strekkfasthet

≥ 10 MPa

DIN EN ISO 527-2

Forlengelse

≥ 350 %

DIN EN ISO 527-2

Rivestyrke

≥ 12 N/mm

DIN ISO34-1

Kjemisk bestandighet

Eksponering mot ulike temperaturer og kjemikalier:

Ved spesielle belastninger eller eksponering for temperaturer og/eller kjemikalier utover de stoffene eller situasjonene definert i DIN 4033, må separate tester alltid utføres.

Brukstemperatur

Vann med trykk

- 20°C til + 40°C

Vann uten trykk

- 20°C til + 60°C
