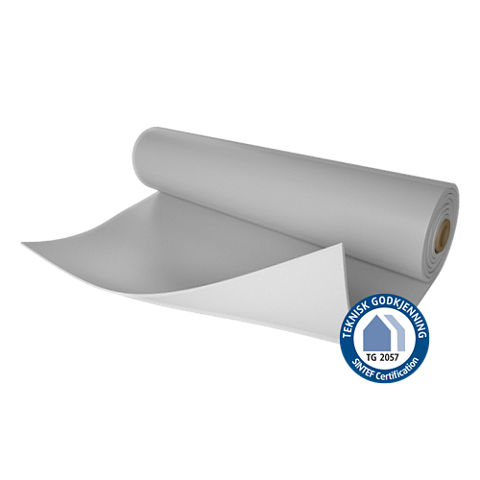

Sikaplan® VG-12

Sikaplan® VG-12

PVC-basert polymermembran (tykkelse 1,2 mm) for mekanisk
festede taksystemer

Sikaplan® VG-12 (tykkelse 1,2 mm) er et polyesterforsterket syntetisk takbelegg i flere sjikt, basert på polyvinylklorid (PVC) med ekstra brannbeskyttelse og UV-stabilisator iht.  EN 13956.

Sikaplan® VG-12 er et takbelegg som kan sveises med varmluft, og er beregnet for direkte eksponering under alle, globale klimatiske værforhold.

  • UV-bestandig
  • Polyesterarmering dimensjonert for høye vindlaster
  • Vanndampdiffusjonsåpen
  • Sveises med varmluft
  • Kan resirkuleres

Sikaplan® VG-12 Sikaplan® VG-12
Kontakt
Produktdatablad Vis alle dokumenter
VarenavnFargeStørrelseEnhetVarenrNobbnrEAN
Sikaplan VG-12Dark grey1 x 20 mRull753041601040057612895906614
Sikaplan VG-12Light grey1 x 20 mRull760071601234087612895925684
Sikaplan VG-12Dark grey1,54 x 20 mRull778828601234067612895957227
Sikaplan VG-12Light grey1,54 x 20 mRull778827601234097612895957234
Sikaplan VG-12Dark grey2 x 20 mRull753062601041237612895906584
Sikaplan VG-12Light grey2 x 20 mRull760031601234117612895925646

Bruk

Takbelegg for:
  • Mekanisk festede taksystem

Fordeler

  • UV-bestandig
  • Polyesterarmering dimensjonert for høye vindlaster
  • Vanndampdiffusjonsåpen
  • Sveises med varmluft
  • Kan resirkuleres


Emballasje

Forpakningsenhet



Rullelengde

20,00 m

20,00 m

20,00 m

Rullebredde

1,00 m

1,54 m

2,00 m

Rullevekt

34,00 kg

52,40 kg

68,00 kg

Farge

Overflate:

matt

Farger:

Overside

mørk grå (ca. RAL 7012)
lys grå (ca. RAL 7047)

Underside:

mørk grå

Andre farger er tilgjengelig på forespørsel forutsatt minimumskvantum.

Produktdetaljer

Holdbarhet / Sertifiseringer / Godkjennelser / Standarder

MILJØ INFORMASJON

  • Samsvar med LEED v4 MRc 3 (Alternativ 2):
    Byggvareinformasjon og optimalisering -  Valg av råvarer.
  • Samsvar med LEED v4 MRc 4 (Alternativ 2):
    Byggevareinformasjon og optimalisering -
    Material-ingredienser.

GODKJENNELSER / STANDARDER

  • CE-merking og ytelseserklæring iht. EN 13956 - Kunststoffbasert banebelegg for vanntetting av tak (Polymeric sheets for roof waterproofing).
  • Teknisk godkjenning SINTEF Byggforsk nr. 2057
Produktinformasjon

Produkt deklarasjon

EN 13956 - Kunststoffbasert banebelegg for vanntetting av tak (Polymeric sheets for roof waterproofing).

Kjemisk base

Polyvinyl klorid (PVC)

Holdbarhet

5 år fra produksjonsdato i uåpnede, ubeskadigede originale forpakninger.



Lagringsforhold

Rullene må lagres mellom +5 °C og +30 °C liggende på pall, beskyttet mot
direkte sollys, regn og snø. Paller må ikke settes opp på hverandre under
lagring og transport.

Synlige defekter

Godkjent

(EN 1850-2)

Lengde

20,00 m (-0 / +5 %)

(EN 1848-2)

Bredde

1,00 m / 1,54 m / 2,00 m (-0,5 / +1 %)

(EN 1848-2)

Effektiv tykkelse

1,2 mm (-5 / +10 %)

(EN 1849-2)

Jevnhet (retthet)

≤ 30 mm

(EN 1848-2)

Flathet

≤ 10 mm

(EN 1848-2)

Egenvekt

1,7 kg/m² (-5 / +10 %)

(EN 1849-2)
Systeminformasjon

Systemstruktur

Tilbehør i henhold til den lokale prislisten.
▪ Sikaplan® -15 S, uarmert belegg for utforming av detaljer
▪ Formstøpte hjørner, prefabrikerte hjørner og rørgjennomføringer
▪ Sika-Trocal® Metal Sheet Type S
▪ Sika-Trocal® Cleaner 2000
▪ Sika-Trocal® C 733 (kontaktlim)

Kompabilitet

Er ikke kompatibel i direkte kontakt med bitumen, tjære, fett, olje, løsemidler og andre plaststoffer f.eks. ekspandert polystyren (EPS),  ekstrudert polystyren (XPS), polyuretan (PUR), polyisocyanurat (PIR), fenol-skum (PF). Disse materialene kan påvirke produktegenskapene negativt.
Teknisk informasjon

Slagmotstand

hardt underlag

≥ 400 mm

mykt underlag

≥ 700 mm

Hagl motstandsdyktighet

stivt underlag

≥ 17 m/s

fleksibelt underlag

≥ 20 m/s

Strekkfasthet

på langs (md)1)

≥ 1100 N/50mm
på tvers (cmd)2)≥ 1000 N/50mm

1) md = maskinretning
2) cmd = på tvers av maskinretning

Forlengelse

på langs (md)1)

≥ 15 %

på tvers (cmd)2)

≥ 15 %

1) md = maskinretning
2) cmd = på tvers av maskinretning

Rivestyrke

på langs (md)1)

≥ 210 N

på tvers (cmd)2)≥ 210 N

1) md = maskinretning
2) cmd = på tvers av maskinretning

Fuge pillemotstand

ingen feil i skjøt

(EN 12316-2)

Fuge skjærmotstand

≥ 600 N/50 mm

(EN 12317-2)

Dimensjonsstabilitet

på tvers (md)1) ≤ |0,5| %

på langs (cmd)2)

≤ |0,5| %

1) md = maskinretning
2) cmd = på tvers av maskinretning

Bretting i kulde

≤ -30 °C

(EN 495-5)

Vanntetthet

Bestått

(EN 1928)

Effekt mot kjemikalier og vann

På forespørsel

(EN 1847)

UV eksponering

Bestått (> 5 000 h / grad 0)

(EN 1297)

Utvendige brannegenskaper

BROOF(t1) < 20°

BROOF(t2)
BROOF(t3) < 10°
BROOF(t4) < 10°

(EN 1187)
(EN 13501-5)

Brannmotstand

Klasse E

(EN ISO 11925-2, klassifisert i h.t. EN 13501-1)

Bruksmetode

Bruksmetode informasjon

Lufttemperatur

-15 °C min. / +60 °C max.

Overflatetemperatur

-25 °C min. / +60 °C max.
Bruksmetode trinn-for-trinn

UTSTYR

Varmsveisning av overlapp-skjøter
Elektrisk, varmlufts sveisemaskin som f.eks med håndholdte sveisemaskiner og pressvalser eller automatiske sveisemaskiner med styrt varmluftkapasitet på minst +600 °C.

Anbefalt utstyr:

  • For manuell sveising: Leister Triac
  • Automatisk sveising: Leister Varimat,
    eller tilsvarende.
  • Halv-automatisk: Leister Triac Drive

UNDERLAGETS BESKAFFENHET

Underlagets overflate må være jevnt, glatt og fritt for skarpe oppstikk etc.  Sikaplan® VG-12 må være separert fra inkompatible underlag med et effektivt beskyttelsessjikt for å forebygge akselerende aldring.
Beskyttelses-sjikt må være kompatiblet med membranen, resistent mot løsemiddel, rent, tørt, støvfritt og fritt for fett.  Metall-sjikt må avfettes med
Sika® Trocal Cleaner-2000 før lim påføres.


INSTALLASJON

Installasjons prosedyre

Følg montasje-anvisninger som gjengitt i
metode-beskrivelser, montasje-anvisninger og arbeidsprosedyrer tilpasset stedlige forhold.




Festemetode  – Generelt

Membranen installeres ved å legges løst (uten å strekke membran) og deretter festes mekanisk i overlappskjøtene, eller uavhengig av overlapp. Overlappene sveises med varmluft.


Festemetode - Punkt-festing

Sikaplan® VG-12 må alltid legges i rett vinkel av undertakets profiler. Sikaplan® VG-12 festes mekanisk med skruer/hylser på langs med den merkede streken,
35 mm fra banekant.  Sikaplan® VG-12 overlappes med 120 mm.  Festeavstand beregnes med vindlastberegninger fra festeleverandør. Ved alle oppstikk og gjennomføringer må membranen sikres med ekstra fester, skruer og hylser.  Festene sikrer at takbelegg ikke vil løsne ved vind-løft.


Varmsveising metode

Skjøtene sveises med elektrisk sveisemaskin.  Ta hensyn til sveise-parametre som inkluderer temperatur, maskinhastighet, luftmengde og trykk, samt at maskininnstillingene må evalueres, tilpasses og kontrolleres på byggeplass i henhold til type utstyr og klimatiske forhold for sveising.


Testing av overlapp-skjøt

Skjøtene må testes mekanisk med et skrujern eller med stålnål for å garantere at sveisingen er uskadet/sluttført. Evt. mangler må utbedres med med varmluftsveising.
