Sika Waterbar® - Elastomer Clamped Type
eksisterende konstruksjoner
Sika Elastomer Clamped Waterbars er permanent elastiske fugebånd for tetting av ekspansjonsfuger, laget av syntetisk gummi, beregnet for innfesting til eksisterende betongkonstruksjoner ved bruk av klemlister og forankringsbolter/kjemiske ankre. Sika Elastomer Clamped Waterbars er tilgjengelige i forskjellige former og størrelser. Avhengig av profiltype har de klemte fugebåndene ett eller to klemben for bruk som enkeltsidig eller dobbeltsidig klemt fugebånd. Klemte fugebånd for ensidig klemming er utstyrt med et ben for innvendig eller utenpåliggende innstøpning.
- Høy strekkfasthet og forlengelse
- Høy permanent elastisitet med høy evne til tilbakespring
- Egnet for høye nivåer av hydrostatisk trykk
- Motstandsdyktig mot naturlig forekommende stoffer som er aggressive mot betong
- Motstandsdyktig mot et bredt spekter av kjemiske stoffer (det anbefales alltid å gjennomføre spesifikke tester for hver enkelt situasjon og eksponeringsnivå)
- Dimensjonsstabil ved kontakt med varm bitumen
- Robuste tverrsnitt for håndtering på byggeplassen
- Buttskjøter kan utføres ved vulkanisering på byggeplassen
| Varenavn | Størrelse | Enhet | Varenr | Nobbnr | EAN |
|---|---|---|---|---|---|
| Sika Waterbar Elastomer FM 350 KF | 25 m | Rull | 175778 | - | 7612894721638 |
Bruk
BRUKSPRINSIPPER- Prosjektering og montering i henhold til Tysk Standard DIN 18197 og DIN 18533-1
- Fugetetting i henhold til DIN 18197 og DIN 7865
- Vulkanisering av buttskjøter må kun utføres av personer som er opplært og sertifisert av Sika, og i samsvar med
- Montering av klemte fugebånd må kun utføres av personer som er opplært og sertifisert av Sika
BRUKSOMRÅDER Vanntetting av skjøter som forbinder nye og eksisterende konstruksjoner, bevegelsesskjøter eller utbedring av tetning og vanntetting av skjøter. Sika Elastomer Clamped Waterbars brukes vanligvis til å tette fuger i bygningskonstruksjoner og anleggsarbeid med middels til høye belastninger og eksponeringskrav.
Fordeler
- Høy strekkfasthet og forlengelse
- Høy permanent elastisitet med høy evne til tilbakespring
- Egnet for høye nivåer av hydrostatisk trykk
- Motstandsdyktig mot naturlig forekommende stoffer som er aggressive mot betong
- Motstandsdyktig mot et bredt spekter av kjemiske stoffer (det anbefales alltid å gjennomføre spesifikke tester for hver enkelt situasjon og eksponeringsnivå)
- Dimensjonsstabil ved kontakt med varm bitumen
- Robuste tverrsnitt for håndtering på byggeplassen
- Buttskjøter kan utføres ved vulkanisering på byggeplassen
Emballasje
- Leveres som standard i ruller på 20, 25 eller 40 m, avhengig av profil, på Euro-paller eller engangspaller
- Ferdigproduserte formdeler, på Euro-paller eller engangspaller, avhengig av størrelse
- Tilbehør leveres i egne festesett, som vist på tilbehørslisten, pakket på Euro-paller
Farge
Svart
Produktdetaljer
GODKJENNELSER / STANDARDER
- DIN 18197, der det er relevant
- DIN 7865-2
- DIN 7865-4, der det er relevant
- DIN 18533-1, der det er relevant
- ZTV-ING, RiZ-ING, RiZ-ING Fug 6 for fugedeksler
- DB AG DS 804.6101
- Sika-vulkaniseringsanvisninger
- Sika-anvisninger for vulkaniseringsmaskiner
- Sika Elastomer Clamped Waterbars – installasjonsmetode
Kjemisk base
Styren-butadien-gummi (SBR)
Etylen-propylen-dien-monomer-gummi (EPDM) for type FPK
Holdbarhet
Produktet brytes ikke ned hvis det oppbevares riktig
Lagringsforhold
Oppbevares på pallene slik de leveres, på et flatt underlag
- Ved langtidslagring > 6 måneder i lukkede lokaler: Anbefalingene i DIN 7716 gjelder. Lagringsområdet bør være overdekket, kjølig, tørt, støvfritt og moderat ventilert. Elastomer-fugebåndene må beskyttes mot varmekilder og sterkt kunstig lys med høyt UV-innhold
- Kortvarig lagring > 6 uker og < 6 måneder i lukkede områder: Prinsippene i DIN 7716 gjelder. På byggeplasser, utendørs: Lagring må skje på et tørt sted, beskyttet med egnede presenninger mot direkte sollys, snø og is eller annen form for forurensning. Oppbevares adskilt fra andre potensielt skadelige materialer, anlegg og utstyr, som konstruksjonsstål, armeringsstål, drivstoff osv. Oppbevares adskilt fra trafikk og anleggsveier
- Kortvarig lagring < 6 uker på byggeplasser, utendørs: Beskyttet mot forurensning eller skade. Beskyttet med egnet tildekning mot sterkt sollys, snø eller is osv.
- Vulkaniseringsmaterialer bør dekkes til og lagres på et kjølig, tørt sted uten støv og forurensning. Det anbefales at lagerbehovet tilpasses en maksimal lagringstid på ca. 6 uker.
Systemstruktur
Grensene for vanntrykk som er angitt i tabellene nedenfor, gjelder for standard bruk med fugebredder wnom på 20 mm eller 30 mm, uten at det kreves spesifikk tilleggstesting. Det kan benyttes andre verdier dersom det foreligger mer presis informasjon om alle relevante belastninger og konstruksjonskrav for det konkrete prosjektet. Disse systemene er normalt utformet for å festes på den siden av konstruksjonen som vender bort fra vannet, der det er mulig.
Formater:
|
|

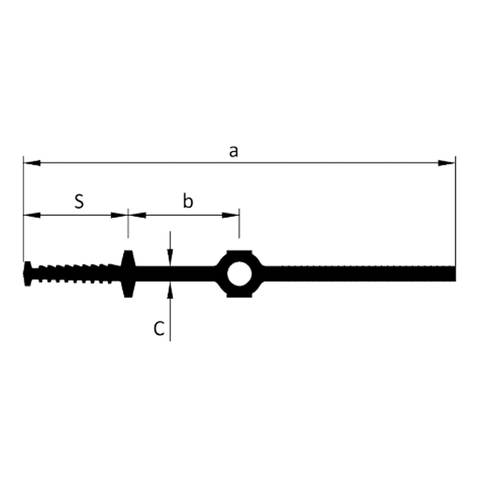

| Total bredde a1/a2 (mm) | Bredde b (mm) | Tykkelse c (mm) | Bredde s (mm) | Vanntrykk P (bar) | Resulterende bevegelse Vr (mm) |
| FM 350 K | (Denne dimensjonen er ikke i Sika Norges leveringsprogram) | ||||
| 190/200 | 115 | 10 | 85 | 1,5 | 20 |
| FM 500 K | (Denne dimensjonen er ikke i Sika Norges leveringsprogram) | ||||
| 225/272 | 172 | 13 | 100 | 2,0 2) | 20 |
| Total bredde a (mm) | Bredde b (mm) | Tykkelse c (mm) | Bredde s (mm) | Vanntrykk P (bar) | Resulterende bevegelse Vr (mm) |
| FM 350 KF | |||||
| 350 | --- 1) | 12 | 85 | 1,5 | 20 |
| F 300 KF | (Denne dimensjonen er ikke i Sika Norges leveringsprogram) | ||||
| 300 | --- 1) | 8 | 100 | 1,5 | 3 2) |
| FMG 350 | (Denne dimensjonen er ikke i Sika Norges leveringsprogram) | ||||
| 350 | --- 1) | 12 | --- | 1,5 3) | 20 |
|
|
| Total bredde a (mm) | Bredde b (mm) | Tykkelse c (mm) | Bredde s (mm) | Vanntrykk P (bar) | Resulterende bevegelse Vr (mm) |
| O 380 | (Denne dimensjonen er ikke i Sika Norges leveringsprogram) | ||||
| 380 | 80 | 10 | --- | 0,3 | 25 |
| OG 380 fabric reinforced | (Denne dimensjonen er ikke i Sika Norges leveringsprogram) | ||||
| 380 | 80 | 10 | --- | 2,5 | 15 |
| FPK 250 | (Denne dimensjonen er ikke i Sika Norges leveringsprogram) | ||||
| 250 | --- 1) | 4 | --- | 0,6 3) | 3 2) |
| FPK 300 | (Denne dimensjonen er ikke i Sika Norges leveringsprogram) | ||||
| 300 | --- 1) | 4 | --- | 0,6 3) | 3 2) |
| FPK 350 | (Denne dimensjonen er ikke i Sika Norges leveringsprogram) | ||||
| 350 | --- 1) | 4 | --- | 0,6 3) | 3 2) |
| FPK 400 | (Denne dimensjonen er ikke i Sika Norges leveringsprogram) | ||||
| 400 | --- 1) | 4 | --- | 0,6 3) | 3 2) |
| FPK 500 | (Denne dimensjonen er ikke i Sika Norges leveringsprogram) | ||||
| 500 | --- 1) | 4 | --- | 0,6 3) | 3 2) |
1) Avhenger av installeringsposisjon
2) Andre data avhenger av installeringsposisjon
3) Klemming på vannside
|
|
| Total bredde a1/a2 (mm) | Bredde b (mm) | Tykkelse c (mm) | Forankringsribber N x f (mm) | Vanntrykk P (bar) | Resulterende bevegelse Vr (mm) |
| AM 350 Ki | (Denne dimensjonen er ikke i Sika Norges leveringsprogram) | ||||
| 166/211 | 86 | 6 | 3 x 31 | 0.7 | 20 |
|
|
| Total bredde a1/a2 (mm) | Bredde b (mm) | Tykkelse c (mm) | Forankringsribber N x f (mm) | Vanntrykk P (bar) | Resulterende bevegelse Vr (mm) |
| AM 350 KA | (Denne dimensjonen er ikke i Sika Norges leveringsprogram) | ||||
| 166/211 | 86 | 6 | 3 x 31 | 0.7 | 20 |
|
|
| Total bredde a (mm) | Bredde b (mm) | Tykkelse c (mm) | Bredde s (mm) | Vanntrykk P (bar) | Resulterende bevegelse Vr (mm) |
| AM 350 KF | (Denne dimensjonen er ikke i Sika Norges leveringsprogram) | ||||
| 350 | --- 1) | 6 | 3 x 31 | 0.7 | 20 |
| A 350 KF | (Denne dimensjonen er ikke i Sika Norges leveringsprogram) | ||||
| 350 | --- 1) | 6 | 3 x 31 | 0.7 | 3 2) |
|
|
| Total bredde a (mm) | Bredde b (mm) | Tykkelse c (mm) | Bredde s (mm) | Vanntrykk P (bar) | Resulterende bevegelse Vr (mm) |
| AMG 350 | (Denne dimensjonen er ikke i Sika Norges leveringsprogram) | ||||
| 350 | --- 1) | 6 | 3 x 31 | 0.7 | 20 |
1) Avhenger av installeringsposisjon
2) Andre data avhenger av installeringsposisjon
3) Klemming på vannside
a1= Bredde på klemt del inkludert sentralbulb
a2 = Bredde på innstøpt del inkludert sentralbulb
vr = Resulterende bevegelse (vx² + vy² + vz²) ½
N Antall forankringsribber
f Profildybde (dybde på forankringsribbe inkludert baseplate)
Shore A Hardhet
| 62 ± 5 | DIN ISO 7619-1 |
Strekkfasthet
| ≥ 10 MPa | DIN 53504 |
Forlengelse
| ≥ 380 % | DIN 53504 |
Rivestyrke
| ≥ 8 N/mm | DIN ISO34-1: 2004-07 |
