SikaPower®-4720
SikaPower®-4720 er et 2-komponent epoksylim med høy styrke og meget gode vedheftsegenskaper på mange ulike underlag. Det er spesielt utviklet for liming av metall- og komposittkarosserideler. Glasskulene i limet sikrer en jevn og optimal limstreng med en tykkelse på 0,25 mm. Limet herder ved romtemperatur, og limfugen er hard etter herding.
- Høystyrke liming
- God vedheft til mange ulike underlag
- Lang åpentid
- Hurtigherdende egenskap
- Ingen renning eller drypping
- Kan punktsveises (uherdet)
- Konstruert til optimal tykkelse
- Akselerert herding med varme
- Lite lukt
- Meget god korrosjonsbeskyttelse
- Løsemiddelfri
| Varenavn | Farge | Størrelse | Enhet | Varenr | Nobbnr | EAN |
|---|---|---|---|---|---|---|
| SikaPower-4720 | Svart (A)/Brun (B) | 195 ml | Patron/Kartong 12 stk | 458296 | - | 7612895065069 |
PRODUKTFORDELER
- Høystyrke liming
- God vedheft til mange ulike underlag
uten primer
- Lang åpentid
- Hurtigherdende egenskap
- Ingen renning eller drypping
- Kan punktsveises (uherdet)
- Konstruert til optimal tykkelse
- Akselerert herding med varme
- Lite lukt
- Meget god korrosjonsbeskyttelse
- Løsemiddelfri
Bruk
SikaPower®-4720 er egnet for karosseriliming av områder utsatt for høy dynamisk påvirkning, som dørplater, bakre karosserideler, takplater og skjermer. Benyttes kun til strukturelle deler i kombinasjon med punktsveisning eller nagler - og i følge kjøretøypro- dusentens anbefaling. Vanlige underlag er metaller, særlig aluminium (inkl. anodisert og valset), kaldvalset stål såvel som komposittunderlag. Metallplater montert med SikaPower®-4720 (uherdet) kan punktsveises. Dette produkt bør kun anvendes av erfarne profesjonelle brukere. Tester med aktuelle underlag og forhold må utføres for å sikre vedheft og materialkompatibilitet.Emballasje
| Coaxial patron (enkelpatron) | 195 ml |
| Dobbeltpatron | 220 ml |
Produktdetaljer
| Egenskaper |
| |||
| Kjemisk base |
| |||
| Farge (CQP001-1) |
| |||
| Tetthet |
| |||
| Blandingsforhold | A:B etter volum | 2 : 1 | ||
| Sigmotstand | God | |||
| Påføringstemperatur | 10 ─ 30 °C | |||
| Blander åpentid | 30 minutter A | |||
| Presstid (CQP580-1, -6) | tid for å nå 1 MPa | 4,5 timer A/B | ||
| Herdetid | 80 % av styrke | 24 timer A | ||
| Shore D hardhet (ASTM D-2240) | 80 | |||
| Rivestyrke (CQP580-5) | 24 MPa | |||
| Forlengelse ved brudd (ASTM D-638) | 3 % | |||
| Glassomvandlingstemperatur (ASTM E-1640) | +73 °C | |||
| Varmeledningsevne (CQP 513-1) | 1 time | 190 °C | ||
| Temperaturbestandighet | -30 ─ +120 °C | |||
| Holdbarhet | 24 måneder |
| CQP = Corporate Quality Procedure | A) +23 °C / 50 % RF | B) Underlag 0,8 mm stål type DC04 |
HERDEMEKANISME
Herdingen av SikaPower®-4720 skjer ved en kjemisk reaksjon av de 2 komponentene. Styrkeoppbyggingen ved forskjellige temperaturer kan ses i tabellen nedenfor. For å få en ide om styrkeoppbygging for SikaPower®-4720 se skjema nedenfor.
Tabell 1: Overlappstyrke SikaPower®-4720
Bruksmetode
Forbehandling av overflate
Slip metalloverflatene til rent metall, avrens og avfett med Aceton eller Heptan. Ytterligere forberedelse av overflaten avhenger av de spesifikke underlag og produksjonsprosessen.

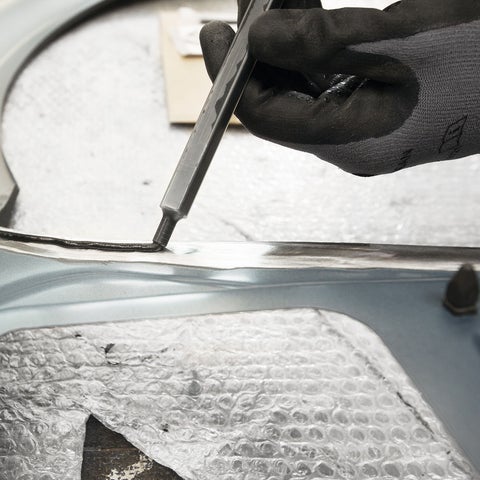

Påføring
SikaPower®-4720 påføres fra en dobbelt-
patron med en passende fugepistol. For å oppnå korrekt blanding kreves en quadro MGQ 10-19D blander. Ved lave tempera-
turer (+10 °C) skal patronen oppvarmes før påføring for å kunne øke utpresningshastig-
heten. Press først ut limet uten blanderen for å sikre like fyllingsnivåer av komponentene, deretter monter blanderen og press igjen. Kast de første få centimeterne av lim-
strengen.
For korrosjonsbeskyttelse påføres og bearbeides limet i et tynt lag på begge de slipte overflatene som skal limes. Kontrollèr at all slipt overflate er dekket. Påfør en limstreng på den ene side 5 mm fra kanten for å redusere utpresset lim (unntatt ved punktsveisningen).
Monter reservedelen og sett først klemmer i hjørnene. Fest med nagler eller punktsveisning om nødvendig, eller plassèr klemmer hver 10 cm. Hvis man kun påfører lim på den ene siden reduseres åpentiden, sluttstyrken reduseres med opp til 50 % og korrosjonsbeskyttelsen blir utilstrekkelig.
For detaljert beskrivelse i håndtering av
patron og blander, såvel som påføringsprosessen henvises til Panelutskiftningsveiled-
ningen, som er tilgjengelig ved henvendelse til Sikas tekniske service.
SikaPower®-4720 kan påføres ved tempera-
turer mellom +10 °C og +30 °C. Underlag og omgivelsesforhold skal holdes på samme temperaturnivå.
Herding
SikaPower®-4720 herder ved romtemperatur. Herdingen er temperaturavhengig. 10 °C høyere temperaturer vil resultere i ca. en dobling av herdehastighet og redusere åpentiden med 50 %. Herdehastigheten kan akselereres ved hjelp av temperatur (maks. +85 °C) ved bruk av infrarøde lamper eller ovner.
Fjerning
Ikke herdet SikaPower®-4720 kan fjernes fra verktøy og utstyr med Sika® Remover-208
eller annet egnet løsemiddel. Herdet mater-
iale kan kun fjernes mekanisk. Hender og eksponert hud må vaskes umiddelbart ved bruk av våtservietter som Sika® Cleaner-350H eller en egnet industriell håndrens og vann.
Ikke bruk løsemidler på huden.
FAQ
Products use in OE metal bonding are 1C epoxy products curing during the paint process at high temperatures which cannot be applied for repair processes. Therefore a ambient temperature curing 2C Epoxy is used.
As SikaPower®-4720 is filled in a convenient coaxial cartridge a rather high extrusion force is the result which can be lowered by warming up the cartridge before the application.
The slightly structured surface is caused by glass beads which ensure a perfect bond thickness of 0.3mm and prevents from over clamping.
The round bead guarantees a bond without any air entrapments to ensure optimum strength and corrosion protection.
To ensure best corrosion protection behaviour, SikaPower®-4720 is applied on both bond faces covering all grinded areas.
Yes, SikaPower®-4720 can be spot-welded within the working time.
